Анализатор базовых станций VIAVI OneAdvisor-800

Анализатор базовых станций VIAVI OneAdvisor-800

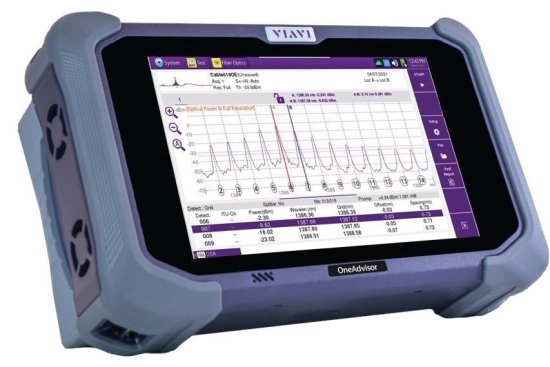

Анализатор базовых станций VIAVI OneAdvisor-800 представляет собой тестовую платформу, предназначенную специально для операторов связи и технического персонала, занятого объединением и масштабированием LTE и 5G-инфраструктуры.

Платформа VIAVI OneAdvisor-800 обладает широкими возможностями конфигурации для тестирования оптоволокна, коаксиального кабеля, радиочастотного спектра (RF), интерфейса CPRI (Common Public Radio Interface), Ethernet и юстировки антенн.

Устройство оснащено большим цветным сенсорным дисплеем с интуитивно-понятным пользовательским интерфейсом и поддерживает возможность удаленной загрузки шаблонов, которые содержат в себе процессы (алгоритмы) и рабочие операции тестирования, заранее определенные пользователями. Это позволит устранить неоднородность выполняемых вручную процедур, исключить возможные ошибки в последовательности действий и способствует унификации и повторяемости результатов вне зависимости от уровня навыков, опыта и местонахождения технического персонала.

Тестер VIAVI OneAdvisor-800 также содержит встроенные инструкции, выполняет автоматическую настройку тестов, выдает результаты в формате «прошел» / «не прошел» в соответствии с критериями тестирования мобильного оператора и составляет единый пакет отчетов о результатах для каждого тестирования.

Беспрецедентная эффективность благодаря поддержке несколько независимых инструментов (оптический рефлектометр, анализатор антенно-фидерных устройств (АФУ), оптический микроскоп и другие);

Широкий спектр применения: для LTE и 5G, а также всех топологий (макро- и микро-соты, C-RAN и/или DAS);

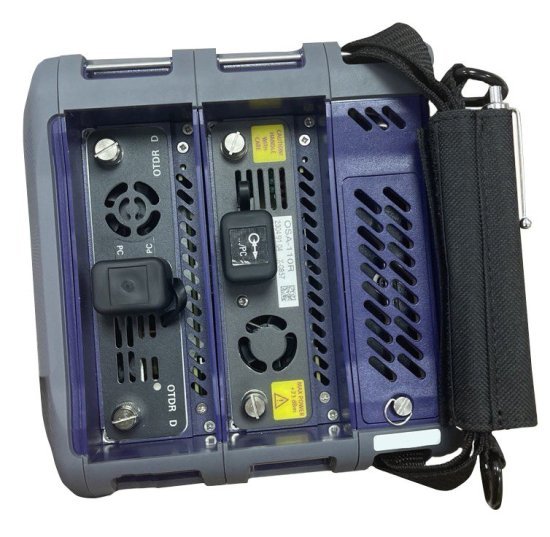

Возможность масштабирования за счет модульных контрольно-измерительных компонентов.

Функции анализа сигналов LTE FDD и LTE-TDD: проверка характеристик сигнала LTE от одного или нескольких радиомодулей с помощью нажатия одной кнопки ускоряет проверку и устранение неполадок.

Анализ сигналов 5G-NR: всесторонние измерения и анализ сигналов в 5G сетях, включая анализ луча и сканирование несущей для проверки одного или нескольких каналов 5G.

Анализ сигналов ЭМП: тестирование электромагнитного поля в спектральном формате и с использованием метода анализа луча 5G позволяет эффективно оценить энергию излучения от радиостанций на базе активной антенны 5G.

Программное обеспечение для автоматизации процесса тестирования Job Manager предлагает сотовым операторам и строительным бригадам самостоятельное решение, призванное повысить эффективность развертывания и обслуживания базовых станций. Автоматизируя весь процесс, диспетчер заданий гарантирует выполнение правильной последовательности испытаний, значительно экономя ценное время технического персонала.

Облачная платформа StrataSync обеспечивает централизованное управление тестовыми решениями, включая: управление набором тестов, конфигурациями тестов, управление данными и результатами тестирования. StrataSync разработана, чтобы исключить ручную рассылку электронной почты, процедуры ручного тестирования и составления отчетов.

Наиболее частой причиной ухудшения сигнала в оптической системе является загрязнение разъема или торцевой поверхности волокна, которое возникает, например, в условиях ветреной погоды при монтаже оборудования вне помещений. Следовательно, первым шагом к достижению приемлемых значений вносимых и возвратных потерь является осмотр торцевых поверхностей с помощью оптического микроскопа.

Микроскоп VIAVI P5000i легко интегрируется с платформой OneAdvisor-800 с помощью простого USB-соединения и позволяет быстро и легко проверить на чистоту каждое волоконно-оптическое соединение в вашей мобильной сети.

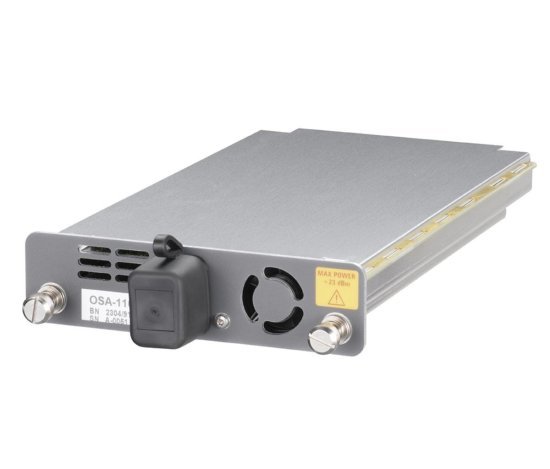

Волоконно-оптический кабель – это основа инфраструктуры 5G, и его необходимо протестировать, чтобы убедиться в готовности сети передавать огромные объемы данных. Испытания волокна с помощью традиционных оптических рефлектометров (OTDR) было дорогим и сложным. Благодаря интеграции с модулями оптических рефлектометров VIAVI OTDR, платформа VIAVI OneAdvisor-800 обеспечивает простое, быстрое и экономичное тестирование оптоволоконных кабелей на базовых станциях.

Стандартные тесты включают автоматическое обнаружение макро-изгибов, анализ по принципу «прошел» / «не прошел» в зависимости от заданных критериев, двунаправленный OTDR-анализ.

Динамический диапазон до 37 дБ в одномодовом и 26 дБ в многомодовом режиме;

Четырехволновая версия с поддержкой длин волн 850, 1300, 1310 и 1550 нм и двухволновая версия с длинами волн 850 и 1300 нм;

Интегрированный источник непрерывного излучения (CW) и измеритель мощности;

Пороги прохождения/не прохождения в соответствии со стандартами TIA/IEC;

Измерение задержки распространения в многомодовом режиме (TIA-568-C);

Тестирование на скоростях от 10 Мбит/с до 40 Гбит/с;

Сертификация Tier II;

Поддержка интеллектуального прикладного программного обеспечения SLM (Smart Link Mapper): FTTA-SLM и FTTH-SLM.

Большинство проблем в мобильных сетях возникает в инфраструктуре сотовой связи: антеннах, кабелях, усилителях, фильтрах, разъемах, сумматорах, перемычках и т.д. Модуль анализатора кабелей и антенн в сочетании с тестером VIAVI OneAdvisor-800 обеспечивает тестирование антенных систем с подтверждением успешной интеграции и работы. Дружественный графический интерфейс пользователя с интуитивно понятными результатами «прошел»/«не прошел», позволяет техническому специалисту мгновенно выявить проблемы и легко определить, соответствуют ли измеренные параметры развертываемых устройств требуемым характеристикам производительности.

Приемочные испытания новых базовых станций;

Проверка развертывания распределенных антенных систем (DAS);

Испытание и ввод в эксплуатацию распределенных радиостанций с коаксиальными линиями.

Диапазон рабочих частот: от 12.5 МГц до 6 ГГц:

Простая интерпретация результатов OTDR с помощью приложений Smart Link Mapper;

Определение рабочих характеристик и валидация радиочастотных устройств;

Тестирование антенн NFC (RFID и охранное оборудование);

Двойной дисплей и несколько вкладок позволяют проводить быстрые и эффективные измерения;

Интуитивно понятный анализ типа «годен»/«не годен» мгновенно уведомляет о любых проблемах с кабелем и антенной системой;

Интегрированный источник радиочастотного непрерывного сигнала обеспечивает покрытие малых сот и тестирование потерь на пути в системах DAS;

Технология EZ-Cal обеспечивает быструю и простую калибровку.

Благодаря своей многофункциональности и гибкости прибор VIAVI OneAdvisor-800 обеспечит простую, быструю и недорогую инсталляцию базовой станции. Всего одна тестовая платформа позволит выполнить работы оперативно и с лабораторной точностью.
