Портативные анализаторы спектра Saluki S3302

Производитель: Saluki

Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302
Решение 2TEST: Портативные анализаторы спектра Saluki S3302
Описание Портативные анализаторы спектра Saluki S3302
Характеристики Портативные анализаторы спектра Saluki S3302
Функции Портативные анализаторы спектра Saluki S3302
Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302
Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302
Решение 2TEST: Портативные анализаторы спектра Saluki S3302
Описание Портативные анализаторы спектра Saluki S3302
Характеристики Портативные анализаторы спектра Saluki S3302
Функции Портативные анализаторы спектра Saluki S3302
Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302
Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302
Решение 2TEST: Портативные анализаторы спектра Saluki S3302
Описание Портативные анализаторы спектра Saluki S3302
Характеристики Портативные анализаторы спектра Saluki S3302
Функции Портативные анализаторы спектра Saluki S3302
Купить Портативные анализаторы спектра Saluki S3302
Поставка Портативные анализаторы спектра Saluki S3302

Описание

Портативные анализаторы спектра Saluki S3302: обзор, цена, применение

Анализаторы спектра Saluki серии S3302 представляют собой современные портативные приборы высокого класса. Они поддерживают множество функций, необходимых инженерам и специалистам, занятым в области развертывания и обслуживания беспроводных сетей связи, тестирования сигналов и оборудования в аэрокосмической, микроволновой и спутниковой связи, радиолокационном и электронном наблюдении, радиоэлектронной борьбе, точном наведении и других отраслях. Эти функции включают анализ спектра, анализ помех, аналоговую демодуляцию, измерение мощности, функцию сканирования канала, измерение мощности канала и т.д.

Устройства Saluki серии S3302 также предоставляют пользователю простые функции, такие как определение занимаемой полосы пропускания, мощности соседнего канала, демодуляция звука, измерение отношения шум/несущая.

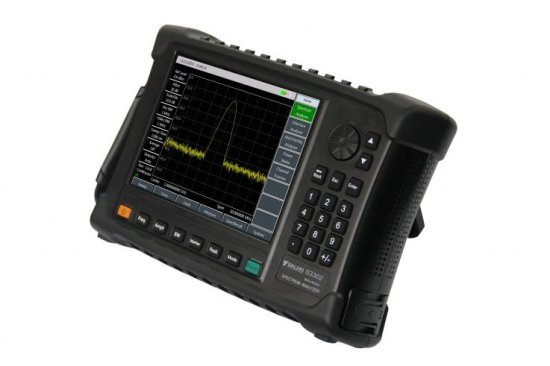

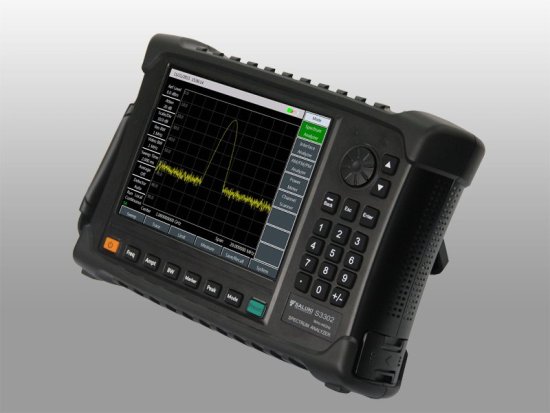

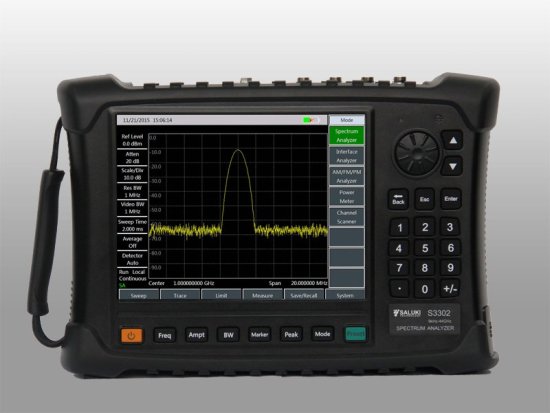

Все приборы Saluki линейки S3302 оснащены встроенным 8,4-дюймовым сенсорным ЖК-экраном, который обеспечивает четкое изображение, а интуитивно-понятный интерфейс упрощает работу.

Saluki S3302 – это компактное и легкое переносное устройство, которое идеально подойдет для измерений на месте.

Комплект поставки: прибор, шнур питания, адаптер питания, USB-кабель, батарея.

С полным списком опций можно ознакомиться в Спецификации к прибору >>

Портативные анализаторы спектра Saluki S3302: характеристики

Широкий диапазон частот: от 9 кГц до 67 ГГц

Низкий уровень собственного шума: до -163 дБмВт в полосе 1 кГц

Превосходные характеристики фазового шума: до -106 дБн/Гц при отстройке 100 кГц на частоте 1 ГГц

Высокая скорость сканирования: минимальное время сканирования в полосе 1 ГГц: < 20 мс

Основные функции: анализ спектра, измерение напряженности поля, анализ интерференций, аналоговая демодуляция

Время сканирования: 10 мс - 600 с (нулевое сканирование)

Полоса фильтров ПЧ: 1 Гц - 10 МГц (с шагом 1,2,3)

Полоса видеофильтров: 1 Гц - 10 МГц (с шагом 1,2,3)

Плотность фазового шума (Fц=1 ГГц): ≤-102 дБн/Гц при смещении 10 кГц

Плотность фазового шума (Fц=1 ГГц): ≤-106 дБн/Гц при смещении 100 кГц

Плотность фазового шума (Fц=1 ГГц): ≤-111 дБн/Гц при смещении 1 МГц

Минимальный средний уровень собственного шума: ≤-157 дБмВт

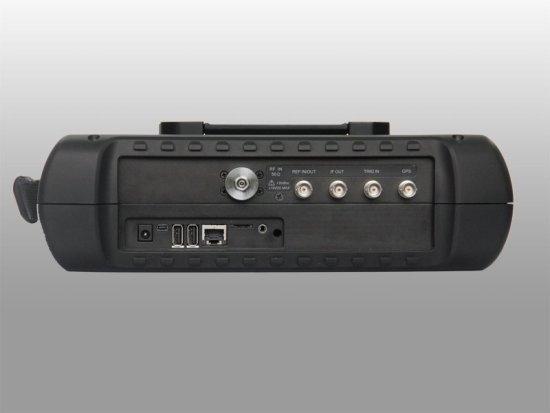

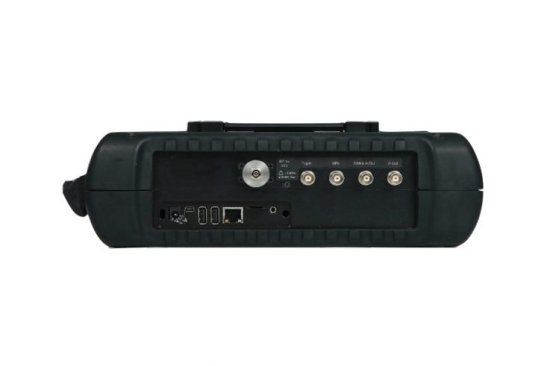

Выходной ВЧ-порт типа N (f) для моделей S3302SA/SB/SC, опция следящего генератора

Эталонный входной/выходной порт BNC(f): эталонный сигнал 10 МГц на входе/выходе

Вход триггера BNC(f): TTL, внешний запуск по переднему фронту или запуск по заднему фронту, уровень запуска от -5В до +5В

BNC(f) выход для GPS антенны

2 порта USB тип A для флешки или USB-измерителя мощности

Mini USB для подключения к ПК (для передачи данных, управления с поддержкой SCPI)

LAN порт 10/100 Мбит/с (для передачи данных на ПК, управления с поддержкой SCPI)

Аудио-выход 3,5 мм

Возможность установки SD карты на 8 Гб

Литий-ионная батарея емкостью 7800 мАч (напряжение ном.: 10,8 В)

Потребляемая мощность: от 25 до 38 Вт (в зависимости от версии)

Диапазон рабочих температур: от -10 ºC до +50ºC

Время работы от батареи: от 2 до 3 часов (в зависимости от модели)

Размеры (Ш × В × Г): 314 мм × 218 мм × 91 мм (без учета рукояток, подставок и пр.)

Размеры (Ш × В × Г): 338 мм × 218 мм × 100 мм (с учетом рукояток, подставок и пр.)

Масса (без батареи): от 4,5 до 5,3 кг (в зависимости от модели)

Модели

Портативные анализаторы спектра Saluki S3302

S3302SA

Диапазон частот: 9 кГц - 4 ГГц. Входной разъём: радиочастотный ВЧ разъем N типа (мама).

Портативные анализаторы спектра Saluki S3302

S3302SB

Диапазон частот: 9 кГц – 6,5 ГГц. Входной разъём: радиочастотный ВЧ разъем N типа (мама).

Портативные анализаторы спектра Saluki S3302

S3302SC

Диапазон частот: 9 кГц - 9 ГГц. Входной разъём: радиочастотный ВЧ разъем N типа (мама).

Портативные анализаторы спектра Saluki S3302

S3302A

Диапазон частот: 9 кГц - 20 ГГц. Входной разъём: радиочастотный ВЧ разъем N типа (мама).

Портативные анализаторы спектра Saluki S3302

S3302B

Диапазон частот: 9 кГц - 26,5 ГГц. Входной разъём: радиочастотный ВЧ разъем N типа (мама).

Портативные анализаторы спектра Saluki S3302

S3302C

Диапазон частот: 9 кГц - 32 ГГц. Входной разъём: штыревой разъем 2,4 мм (папа).

Портативные анализаторы спектра Saluki S3302

S3302D

Диапазон частот: 9 кГц - 44 ГГц. Входной разъём: штыревой разъем 2,4 мм (папа).

Портативные анализаторы спектра Saluki S3302

S3302E

Диапазон частот: 9 кГц - 50 ГГц. Входной разъём: штыревой разъем 1,85 мм (папа).

Портативные анализаторы спектра Saluki S3302

S3302F

Диапазон частот: 9 кГц - 67 ГГц. Входной разъём: штыревой разъем 1,85 мм (папа).
