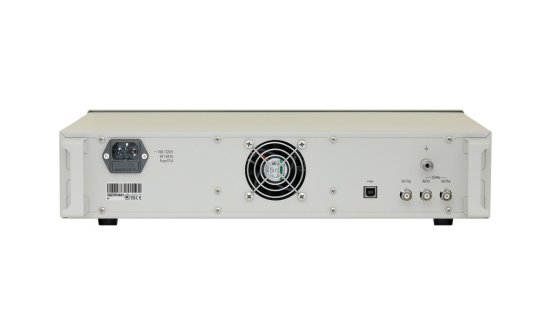

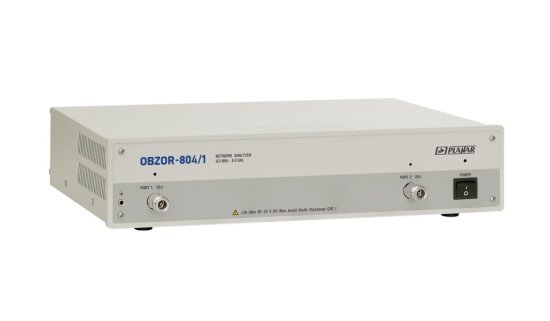

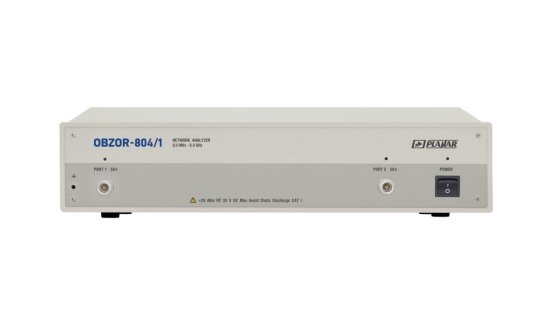

Векторный анализатор цепей PLANAR Обзор-804/1

Производитель: PLANAR

Векторный анализатор цепей PLANAR Обзор-804/1

Векторный анализатор цепей PLANAR Обзор-804/1 специально разработан для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств в диапазоне частот от 300 кГц до 8 ГГц. При этом динамический диапазон измерения модуля коэффициентов передачи составляет более 145 дБ.

ВАЦ оснащен 2-мя измерительными портами. Возможна регулировка выходной мощности в диапазоне от -60 дБм до +10 дБм.

Для работы с устройством необходимо подключение внешнего ПК с ОС Windows или ОС Linux со специальным программным обеспечением, которое поставляется в комплекте. ПО предоставляет пользовательский интерфейс, и все необходимые инструменты и регулировки параметров.

Возможно использование прибора в испытательных комплексах.

При заказе измерителя комплексных коэффициентов передачи и отражения PLANAR Обзор-804/1, прибор поставляется с программным обеспечением на CD, формуляром, руководством по эксплуатации и методикой поверки.

Основные характеристики

Диапазон рабочих частот: 300 кГц до 8 ГГц
Динамический диапазон: не менее 145 дБ
Диапазон регулирования выходной мощности: от -60 дБм до +10 дБм
Минимальное время измерения на одной частоте: 100 мкс
Импеданс: 50 Ω
Число портов: 2 шт.
Измеряемые параметры: S11, S21, S12, S22
Питание: 220 ± 22 В
Диапазон рабочих температур: 23 ±5°С
Размеры: 324 х 415 х 96 мм
Вес: 7,0 кг
Максимальная рабочая частота: 8 ГГц
Гарантия: 1 год
