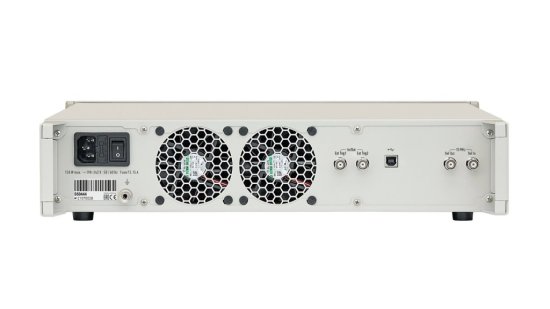

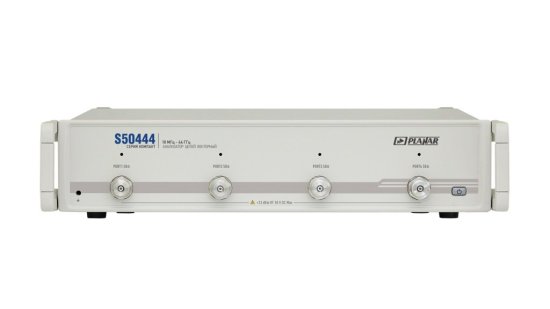

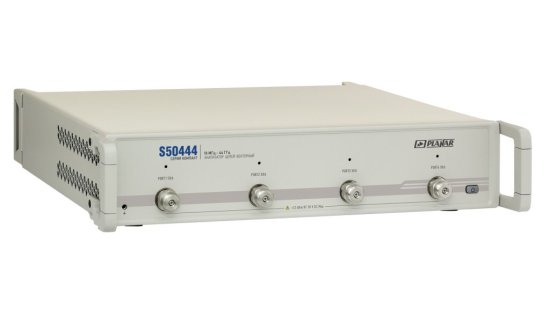

Векторный анализатор цепей PLANAR S50444

Производитель: PLANAR

Векторный анализатор цепей PLANAR S50444: обзор, цена, применение

Самый высокочастотный четырехпортовый прибор серии Компакт, предназначенный для проверки, настройки и разработки радиоэлектронных устройств и измерения S-параметров четырехполюсников в диапазоне частот от 10 МГц до 44 ГГц

Векторный анализатор цепей PLANAR S50444 – четырехпортовый прибор серии Компакт, предназначенный для проверки, настройки и разработки радиоэлектронных устройств.

Устройство позволяет измерять все 16 S-параметров (S11 ... S44) четырехполюсников в лабораторных и производственных условиях. Диапазон рабочих частот лежит в пределах от 10 МГц до 44 ГГц, что делает данный ВАЦ самым высокочастотным прибором в линейке.

Несмотря на компактный размер, прибор обладает превосходными техническими характеристиками. Динамический диапазон 135 дБ, высокая скорость измерений 22 мкс, широкие функциональные возможности ПО позволяют решать большинство измерительных задач на производстве.

Анализатор цепей PLANAR S50444 работает под управлением фирменной программы S4VNA, устанавливаемой на внешний ПК, который подключается к прибору через интерфейс USB. ПО S4VNA может быть установлено сразу на несколько компьютеров, что упрощает совместное использование анализатора. В стандартной комплектации поставляется ПО для компьютеров с ОС Windows, опционально может быть поставлено ПО для ОС Linux.

Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2544 для измерительных трактов с сечением 2,92 мм и 2,4 мм.

Основные характеристики

Диапазон рабочих частот: от 10 МГц до 44 ГГц
Измеряемые параметры: S11 ... S44
Импеданс: 50 Ω
Число портов: 4
Динамический диапазон измерений: 135 дБ (тип.)
Время измерения на одной частоте: 22 мкс
Диапазон регулирования выходной мощности: от -50 до 0 дБ/мВт
Возможность монтажа в стойку 19''
Гарантия: 1 год
