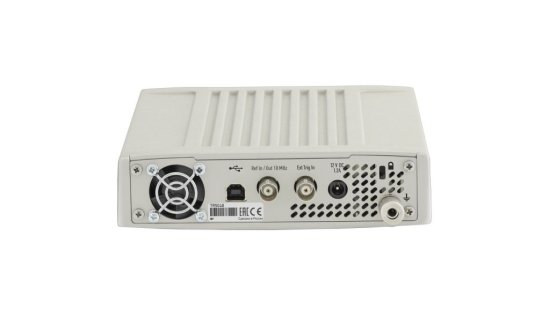

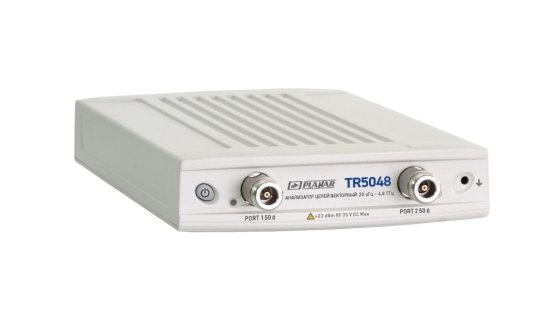

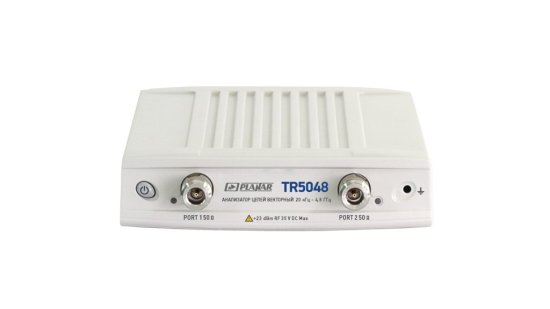

Векторный анализатор цепей PLANAR TR5048

Производитель: PLANAR

Векторный анализатор цепей PLANAR TR5048: обзор, цена, применение

Двухпортовый прибор для лабораторных испытаний и производства широкого спектра радиотехнических устройств (четрехполюсников), работающих в диапазоне частот от 20 кГц до 4,8 ГГц

Векторный анализатор цепей PLANAR TR5048 – настольный двухпортовый прибор для применения в лабораториях и на производственных предприятиях.

Применение в деятельности данного прибора позволит с непревзойденной точностью осуществлять настройку и проверку различных радиотехнических устройств, а использование его в составе сложных автоматизированных измерительных стендов и комплексов обеспечит полный цикл производства – от разработки до выхода в серию.

ВАЦ PLANAR TR5048 имеет соединители портов типа N, выполненных по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений имеется возможность регулировки выходной мощности от -50 дБм до +5 дБм.

Для работы с ВАЦ требуется внешний ПК на ОС Windows или ОС Linux. Управление прибором осуществляется посредством специального ПО TRVNA, которое входит в комплект поставки.

Помимо измерительного блока клиенту поставляются также блок питания 12 В, 1,25 А, кабель USB 2.0 AM-BM длиной 1,8 м, формуляр, флеш-накопитель с ПО и документацией.

Измерительные кабели, переходы, средства калибровки поставляются по отдельному заказу.

Основные характеристики

Диапазон рабочих частот: от 20 кГц до 4,8 ГГц
Динамический диапазон измерения модуля коэффициента передачи: не менее 123 дБ
Диапазон регулирования выходной мощности от -50 дБм до +5 дБм
Минимальное время измерения на одной частоте: 200 мкс
Импеданс: 50 Ω
Число портов: 2 шт.
Измеряемые параметры: S11, S21
Питание: внешний блок питания 12 В, 1,25 А
Диапазон рабочих температур: от +5°С до +40°С
Размеры: 267 х 160 х 44 мм
Вес: 1,3 кг
Гарантия: 1 год
Наша компания является официальным дилером PLANAR на территории Российской Федерации
Консультацию и индивидуальные условия покупки Вы всегда можете получить
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru
