Векторные генераторы сигналов Ceyear 1465-V

Векторные генераторы сигналов Ceyear 1465-V

Генераторы сигналов Ceyear серии 1465-V обладают превосходными характеристиками векторной модуляции в диапазоне частот от 100 кГц до 67 ГГц. Он имеет внутреннюю полосу пропускания модуляции 1 ГГц и полосу внешней модуляции реального времени 2 ГГц для удовлетворения различных потребностей в модуляции широкополосных сигналов.

Устройства отличаются высокими характеристиками чистоты спектра и мощности выходного сигнала. Фазовый шум несущей 10 ГГц при смещении частоты 10 кГц составляет всего -126 дБн/Гц, что позволяет удовлетворить потребности в тестировании высокого класса с предъявлением строгих требований к тестовым сигналам. Генераторы также имеют превосходную точность векторной модуляции, а EVM во всем диапазоне частот составляет менее 1,4% (4 Мвыб/с), что позволяет использовать генератор в метрологических целях.

Генератор модулирующих сигналов легко настраивается благодаря гибким характеристикам и множеству форматов модуляции. В приборах реализована поддержка более 20 видов распространенных форматов модуляции, таких как PSK, QAM, FSK, ASK и так далее. Модуляция произвольной волны поддерживает 5 форматов загружаемых файлов. Для создания уникальных условий тестирования пользователи могут произвольно редактировать и загружать форму волны в соответствии со своими требованиями. Таким образом, можно использовать различные виды аналоговой и векторной модуляции для генерации сложных сигналов, необходимых для проверки работоспособности компонентов, модулей, средств связи, навигации, радаров и других электронных систем.

Прибор может обеспечить воспроизводимые и надежные сигналы для тестирования систем спутниковой связи. Внешняя широкополосная векторная модуляция и определяемые пользователем функции передачи данных, а также функция аддитивного шума служат для создания реальных сигналов, необходимых для подтверждения рабочих характеристик тестируемых продуктов.

Широкий диапазон частот, высокое разрешение (16 бит) и мощные возможности имитации сигналов позволяют генерировать сложные последовательности различных форматов модуляции, редактируя отдельные сегменты формы сигнала в разных сценах. Вместе с интерфейсом внешней синхронизации, генераторы могут имитировать сложные сигналы помех, возникающих в реальных условиях, и проводить испытания радиолокационного оборудования на помехоустойчивость.

Генераторы серии имеют большую емкость для хранения точек дискретизации сигналов, что позволяет пользователю с помощью сторонних инструментов или программного обеспечения создавать собственные длинные неповторяющиеся последовательности тестовых сигналов, которые могут быть максимально приближены к реальным.

Выходной динамический диапазон 140 дБ и чрезвычайно высокая стабильность частоты, а также разрешение по частоте 0,001 Гц – идеальные условия для создания высокоточного сигнала для определения параметров, таких как чувствительность, динамический диапазон и избирательность канала, при выполнении тестирования высокопроизводительного приемного оборудования, используемого в радарах, средствах радиоэлектронной борьбы и коммуникационном оборудовании.

Высокое качество генерируемых сигналов позволяет использовать приборы в качестве идеальных устройств для замены гетеродина при тестировании передатчиков, приемников и других систем.

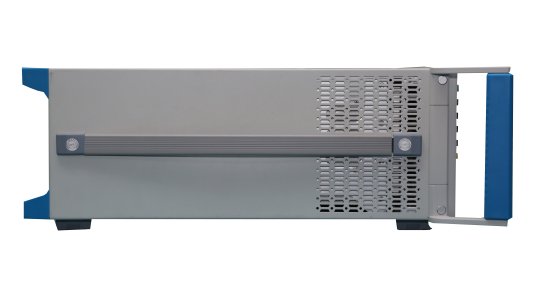

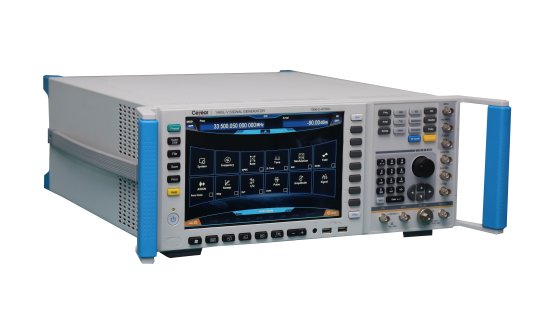

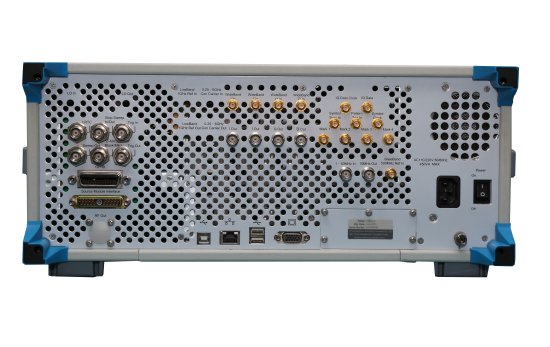

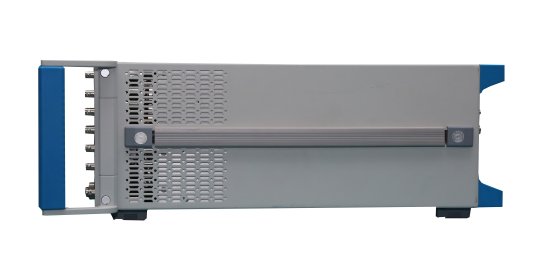

Генераторы выполнены в настольном форм-факторе, имеют классический дизайн. На лицевой панели расположены основные элементы управления (кнопки, рукоятки), большой цветной сенсорный дисплей 10,1-дюймов, входы модулирующего сигнала, выходы Video/Sync/LF, 2 порта USB для подключения клавиатуры и мыши, выход 3,5 мм для наушников. Для удобства транспортировки и установки к боковым панелям корпуса крепятся крепкие рукоятки. На задней панели находятся интерфейсы: вход/выход триггера, GPIB, выход RF и модуляции, широкополосный выход выходы I/Q, I/Q Data Clock, I/Q Data, вход Symbol Clock/Sync, Маркеры, вход 1-50 МГц, выход 10 МГц, заземление, выход питания, 2хUSB, LAN порт, разъем для подключения монитора, кнопка питания.
