Блок управления и проверки соответствия требованиям электромагнитной совместимости

Производитель: Frankonia Group

Купить Блок управления и проверки соответствия требованиям электромагнитной совместимости
Купить Блок управления и проверки соответствия требованиям электромагнитной совместимости
Купить Блок управления и проверки соответствия требованиям электромагнитной совместимости

Описание

Блок управления и проверки соответствия требованиям электромагнитной совместимости: описание, возможности, технические характеристики

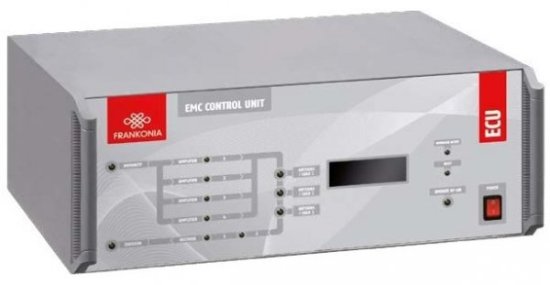

Блок Frankonia ECU-3/-6 является основным блоком управления и проверки соответствия оборудования требованиям ЭМС. Прибор позволяет проводить тесты на устойчивость к кондуктивным высокочастотным помехам в соответствии с требованиями стандарта IEC/EN 61000-4-6 (10 кГц – 230 МГц), выполнять тестирование с использованием технологии инъекции тока (BCI) в соответствии с требованиями стандартов ISO 11452-5 и MIL-STD 461, CS 114, а также определять устойчивость к излучению по стандартам IEC/EN 61000-4-3, ISO 11452-2/3/4/5, MIL-STD 461, RS103.

Frankonia ECU-3/-6 сочетает в одном компактном корпусе основные тестовые компоненты: генератор сигналов, измеритель мощности, направленные ответвители и блок релейной коммутации. Такая архитектура позволяет сократить количество кабельных соединений и, следовательно, свести к минимуму возможность возникновения ошибок связанных с кабельными соединениями. Блок осуществляет контроль тестируемого оборудования (EUT) и содержит систему защитной блокировки.

Управляющие функции блока заключаются в автоматическом переключении между измерительным приемником, анализатором спектра и различными измерительными антеннами без выполнения кабельных соединений. При этом одновременно может использоваться до четырех внешних усилителей и до трех различных выходов на антенны или устройства связи (цепи связи/развязки, зажимы индуктивной связи, зажимы BCI (технология инъекции тока)).

Встроенный генератор сигналов способен работать в диапазоне частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц в зависимости от версии. Амплитудная модуляция может выполняться с частотой от 1 Гц до 30 кГц и коэффициентом модуляции от 0% до 90%. Импульсная модуляция – с частотой от 0,1 Гц до 100 кГц и коэффициентом заполнения от 1% до 99%. Таким образом, блок полностью соответствует требованиям действующих стандартов по электромагнитной совместимости и обладает исключительным потенциалом для модернизации в будущем.

Дистанционное управление прибором осуществляется через ПК по интерфейсам USB-B, GPIB (IEEE-488), Ethernet/RJ45 (опционально), а интеграция с любым управляющим программным комплексом происходит с использованием драйвера .dll. Блок оснащается дисплеем (4 строки x 16 символов), на котором отображаются частота, уровень мощности в прямом и обратном направлениях, тип модуляции.

Ниже приведена маркировка компонентов системы тестирования с применением блоков ECU-3/-6:

ECU-3 - Компактный блок управления и проверки соответствия требованиям по ЭМС, базовое устройство, 9 кГц – 3 ГГц

ECU-6 - Компактный блок управления и проверки соответствия требованиям по ЭМС, базовое устройство, 9 кГц – 6 ГГц

ECU-DC1A - Направленный ответвитель, 10 кГц – 250 МГц, 30 дБ, 100 Вт

ECU-DC1B - Направленный ответвитель, 10 кГц – 400 МГц, 30 дБ, 100 Вт

ECU-DC1C - Направленный ответвитель, 10 кГц – 250 МГц, 30 дБ, 500 Вт

ECU-DC2 - Направленный ответвитель, 80 МГц – 1000 МГц, 50 дБ, 1500 Вт

ECU-DC3 - Направленный ответвитель, 1 ГГц – 4 ГГц, 40 дБ, 600 Вт

ECU-DC4 - Направленный ответвитель, 2 ГГц – 8 ГГц, 40 дБ, 600 Вт

ECU-KS2 - Комплект кабелей и интерфейс GPIB для систем проверки устойчивости к воздействию излучения с двумя усилителями

ECU-KS3 - Комплект кабелей и интерфейс GPIB для систем проверки устойчивости к воздействию излучения с тремя усилителями

ECU-KS4 - Комплект кабелей и интерфейс GPIB для систем проверки устойчивости к воздействию излучения с четырьмя усилителями

ECU-LAN - Дополнительный интерфейс: LAN

ECU-OUT2 - Переключение между двумя выходами (антенна/нагрузка)

ECU-OUT3 - Переключение между тремя выходами (антенна/нагрузка)

ECU-PM1 - Высокочастотный усилитель мощности / высокочастотный милливольтметр, 10 кГц – 500 МГц, один канал

ECU-PM2 - Высокочастотный усилитель мощности / высокочастотный милливольтметр, 100 кГц – 6 ГГц, один канал

ECU-REC1 - Переключение на тракт излучения и подключение одного измерительного приемника/анализатора спектра

ECU-REC2 - Переключение на тракт излучения и подключение двух измерительных приемников/анализаторов спектра

ECU-RI - Исполнение для установки в 19-дюймовую стойку

ECU-SW6 - Стандартное программное обеспечение для тестирования в соответствии со стандартами IEC/EN 61000-4-6 в системе с блоком ECU-3/-6

Основные характеристики

Входное напряжение: 100 - 240 В переменного тока (50/60 Гц)

Диапазон рабочих температур: 0 - 40°C

Время прогрева: 15 минут

Установка в 19-дюймовую стойку или горизонтальный корпус

Габариты (ШхВхГ): 449 x 177 x 580 мм

Масса: около 15 кг

Узнайте больше о возможностях решения, цене и сроках поставки.
Задайте Ваши вопросы нашим экспертам

Задать вопрос

Другие решения Frankonia Group

Испытательные генераторы
Зажим индуктивной связи Зажим индуктивной связи
Зажим индуктивной связи
Зажим индуктивной связи

Описание

Зажим индуктивной связи Frankonia используется в системах тестирования по стандарту IEC/EN 61000-4-6 для обеспечения емкостной и индуктивной связи кабеля и подключенного тестируемого оборудования в случаях, когда невозможно применение цепей связи/развязки CDN. Зажим позволяет добиться повторяемости результатов тестирования и защиты оборудования AE. Зачастую они используются для неэкранированных многожильных кабелей. Зажим индуктивной связи Frankonia EMCL (в отличие от обычного кабельного зажима) имеет направленность ≥10 дБ на частотах выше 10 МГц. Благодаря этому отпадает необходимость наличия определенного импеданса между точкой синфазного сигнала оборудования AE и пластиной опорного заземления. На частотах выше 10 МГц характеристики зажима индуктивной связи аналогичны характеристикам устройства CDN.

Универсальная цепь связи Универсальная цепь связи
Универсальная цепь связи
Универсальная цепь связи

Описание

В соответствии со стандартом IEC/EN 61000-4-16 на частоте источника электропитания (0 Гц, 16 2/3 Гц, 50 Гц, 60 Гц) тестовые сигналы могут быть как непрерывными, так и вноситься кратковременными искажениями. Иначе в диапазоне частот от 15 Гц до 150 кГц эти тестовые сигналы используются только как непрерывные искажения. Обычно длительность краткосрочных искажений на частоте источника сети питания составляет 1 секунду.

Цепь связи Frankonia M2345/32-16 является многофункциональной цепью связи для тестовых уровней до ±300 В вместе с тестовыми генераторами Frankonia MTS-800, PSG-300 и PSG-E300. С помощью специализированного ПО возможно дистанционное управление прибором. На лицевой панели устройства предусмотрены органы управления для местной конфигурации оператором. Поворотный переключатель используется для выбора режима работы цепи связи: M2, M3, M4, M5. Для выполнения тестов на постоянном токе разделительный конденсатор закорачивается нажатием соответствующей кнопки. В режиме автоматического тестирования переключение между тестами по переменному и постоянному току осуществляется через USB-порт.

Цепи связи AF-, M- и T-типа Цепи связи AF-, M- и T-типа
Цепи связи AF-, M- и T-типа
Цепи связи AF-, M- и T-типа

Описание

При тестировании кабельной проводки оборудования на устойчивость к воздействию к кондуктивного излучения и синфазных помех в диапазоне частот от 0 Гц до 150 кГц (в соотв. с IEC/EN 61000-4-16) необходимо использование специальной цепи связи CN, которая определяется типом линии. Существуют следующие цепи связи: типа: AF, M и T. Для построения тестовой установки требуется отдельная развязка дополнительного оборудования AE с помощью развязывающих трансформаторов, оптоволоконных передатчиков и др.

Цепи связи/развязки Цепи связи/развязки
Цепи связи/развязки
Цепи связи/развязки

Описание

При проведении тестирования на помехоустойчивость часто ставиться задача введения высокочастотных помех в любой токоведущий кабель тестируемого оборудования. При этом данные помехи не должны оказывать влияние на другие приборы, устройства и компоненты. Для обеспечения таких условий возникает необходимость наличия тракта развязки дополнительного оборудования. Цепи связи/развязки Frankonia CDN для различных типов взаимосвязанных линий разработаны специально для решения данной проблемы. Цепи полностью откалиброваны для диапазона частот от 150 кГц до 230 МГц. Компания Frankonia предоставляет цепи CDN следующих типов: M, AF, S, T, RJ, USB.

Для проведения процедуры тестирования с применением цепей связи/развязки Frankonia CDN по стандарту IEC/EN 61000-4-6 должен быть соблюден ряд условий:

- Установка тестируемого оборудования производится на изолирующей опоре на высоте 0,1 м над пластиной опорного заземления. Для настольного оборудования пластина опорного заземления может быть расположена на столе.

- Устройства связи и развязки должны быть установлены на всех тестируемых кабелях.

- Устройства связи и развязки устанавливаются на пластине опорного заземления, контакт с пластиной опорного заземления должен осуществляться на расстоянии 0,1 - 0,3 м от тестируемого оборудования.

- Не допускается связывать или скручивать кабели между устройствами связи и развязки и тестируемым оборудованием, а сами кабели должны быть как можно короче.

- Высота над пластиной опорного заземления должна быть от 30 до 50 мм (по возможности).

- Аттенюатор 6 дБ должен быть установлен максимально близко к устройству связи и развязки.

- Тестирование производится с применением тестового генератора, подключенного к каждой цепи CDN. К другим неиспользуемым входным портам высокочастотных сигналов цепи CDN должно быть подключено сопротивление нагрузки 50 Ом.

Установка уровней на порту EUT устройств связи и развязки:

1. Генератор тестовых сигналов (выход «RF-out») должен быть подключен к входному порту «RF-input» устройства связи через аттенюатор 6 дБ.

2. В синфазном режиме порт EUT устройства связи должен быть подключен через адаптер «150 Ом / 50 Ом» к высокочастотным вольтметрам (калибровка).

3. В синфазном режиме порт AE должен быть подключен к адаптеру «150 Ом / 50 Ом», к которому подключена нагрузка 50 Ом.

При прямой инжекции (ввод) помех в экранированный кабель (устройства связи CDN типа S) нагрузка 150 Ом в порту AE не требуется, так как экран кабеля подключается к пластине опорного заземления на стороне порта AE. Несмотря на то, что применение нагрузки 150 Ом в порту AE в случае устройств связи CDN типа T, AF и M является обязательным условием, калибровочные данные одинаковы при разомкнутом или замкнутом состоянии порта AE. Это связано с тем, что на стороне порта AE к земле подключен конденсатор, который приводит к образованию короткозамкнутой цепи для высокочастотных сигналов так же, как и в случае устройств связи типа CDN-S. Это значит, что даже при использовании устройств связи CDN типа M, AF и T нагрузка 150 Ом в порту AE не требуется.

Для калибровки устройства CDN требуются адаптер, крепежный уголок и адаптер 150 Ом / 50 Ом.

Развязывающие трансформаторы Развязывающие трансформаторы
Развязывающие трансформаторы
Развязывающие трансформаторы

Описание

Развязывающие трансформаторы Frankonia IT-6/-16/-20/-20/3P используются для гальванической развязки линий и измерительных устройств для устранения вносимых искажений сигналов. В ассортименте представлены однофазные и трехфазные трансформаторы с током от 6 до 20 ампер. Устройства полностью соответствуют требованиям стандарта IEC/EN 61000-4-16.

Генератор сигналов высокой мощности Генератор сигналов высокой мощности
Генератор сигналов высокой мощности
Генератор сигналов высокой мощности

Описание

Генератор сигналов Frankonia PSG-300 содержит линейный прецизионный усилитель мощности с широкой полосой пропускания (DC - 300 кГц). Особенностью данного генератора является возможность быстрого изменения сигналов при высокой выходной мощности.

Встроенный генератор обеспечивает формирование синусоидальных, прямоугольных и треугольных сигналов. Соединение с ПК осуществляется по интерфейсу USB. Прикладное программное обеспечение поддерживает все основных функции генератора и позволяет проводить тестирование на устойчивость к воздействию помех в соответствии со стандартами IEC/EN 61000-4-16 (0 Гц - 300 кГц) и IEC/EN 61543 (1 кГц – 150 кГц). Для выполнения коротких тестов используется внешний источник питания, управляемый по фазе.

Генератор является полностью линейным прибором с низким уровнем помех. Устройство обеспечивает превосходную стабильность по постоянному току. Генератор Frankonia PSG-300 оснащен терморегулируемым вентилятором с низким уровнем шума. Внутренние защитные схемы избавляют усилитель от перегрева и от рассеяния высокой мощности путем отключения, а также защищают от коротких замыканий и перегрузок.

Frankonia PSG-300 найдет широкое применение в области тестирования и испытаний. Генератор идеально подходит для имитации линий подачи электропитания постоянного/переменного тока, генерации магнитных полей с помощью катушек Гельмгольца или подобных катушек. С помощью PSG-300 возможно управление пьезоэлектрическими устройствами. Помимо этого благодаря своим характеристикам, генератор может быть использован в калибровочных системах и комплексах.

Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения
Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения
Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения

Описание

Frankonia MTS-800 – это компактная тестовая система для широкополосной генерации и измерения параметров магнитных полей. Платформа предоставляет пользователю возможность создания магнитных полей высокой напряженности до 1000 А/м и переменные поля с частотой до 250 кГц. Система отвечает всем требованиям в части параметров магнитного поля, изложенных в соответствующих стандартах по ЭМС и военных стандартах.

Система Frankonia MTS-800 построена на трех основных независимых модулях: генератор сигналов (0 Гц (постоянный ток) ... 250 кГц), усилитель мощности (макс. вых. мощность 800 Вт; диапазон частот: 0 Гц (постоянный сигнал) ... 1 МГц) и анализатор спектра (16 бит, частота выборки 1 миллион выборок в секунду). При этом все модули могут использоваться автономно.

Прикладное программное обеспечение служит для полного управления всеми компонентами и функциями системы. Помимо управления, ПО предоставляет пользователю всю необходимую справочную информацию по проведению тестирования и измерений. В соответствии с поддерживаемыми методами тестирования, программный продукт содержит полный пакет предельных значений. Не смотря на это, пользователь может сам задавать любые значения. Для быстрого и надежного тестирования могут использоваться определяемые пользователем сигналы. На любом этапе возможна адаптация графиков уровней сигналов или результатов измерений. После окончания каждой процедуры генерируются подробные отчеты с результатами измерений. Структура отчетов определена заранее, но также может быть изменена в соответствии с потребностями или желанием оператора. Прикладное программное обеспечение записано в LabVIEW, чем обуславливается высокая эффективность тестирования на любой платформе Microsoft Windows.

В устройстве реализована функция самокалибровки. В случае наличия сверхстабильного источника напряжения, корректирующие значения самокалибровки сохраняются во внутреннем электрически-стираемом программируемом ПЗУ (EEPROM). Процесс самокалибровки автоматически выполняется для всех измерительных устройств и занимает около одной минуты.

Для проведения различных тестов компания Frankonia разработала большое количество аксессуаров. Среди них представлены катушки и датчики магнитной индукции.

Секционированные трехосные и одноосные катушки Гельмгольца предназначены для выполнения автоматических тестов восприимчивости. При использовании катушек Гельмгольца совместно с вспомогательной платой компенсации возможно добиться поля напряженности 1000 А/м с частотой от 0 до 1 кГц. Благодаря использованию трехосной схемы катушек отпадает необходимость в повороте тестируемого оборудования.

Датчики магнитной индукции и излучающие катушки необходимы для выполнения тестов устойчивости к помехам. Излучающие 120-миллиметровые катушки обеспечивают генерацию магнитных полей.

Для определения восприимчивости к кондуктивному излучению по стандарту MIL-STD-461E CS 101 требуется трансформатор связи. Frankonia разработала специальный трансформатор связи, который соответствует всем предъявляемым требованиям. По причине прямой связи с сетью электропитания трансформатор связи комплектуется дополнительным дифференциальным усилителем для ослабления синфазных сигналов от сети переменного тока. Использование трансформатора связи без этого усилителя может стать причиной повреждения измерительных устройств из-за перегрузки по напряжению.

Помимо устройств, разработанных компанией Frankonia, имеется возможность подсоединения к системе дополнительного оборудования других производителей.

Система Frankonia MTS-800 осуществляет поддержку тестирования оборудования, транспортных средств, автомобильных компонентов, объектов военной и авиакосмической промышленности по огромному множеству стандартов и методов, среди которых: ISO 11452-8, MIL-STD-461E/F (CE 101, RE 101, CS 101, CS 109 и RS 101), IEC/EN 55103-1/2, IEC/EN 61000-4-8, IEC/EN 61000-4-16, SAE J1113-2, SAE J1113-22, Ford ES-XW7T-1A278-AC, GM W3097, PSA B21 7110, Renault 36-00-808, DC-11224, DC 10614 и другие.

Компактная система проверки устойчивости к воздействию излучения Компактная система проверки устойчивости к воздействию излучения
Компактная система проверки устойчивости к воздействию излучения
Компактная система проверки устойчивости к воздействию излучения

Описание

Компактная система проверки устойчивости к воздействию излучения Frankonia CIT-10 предназначена для определения устойчивости к кондуктивным высокочастотным помехам по стандартам IEC/EN 61000-4-6, ISO 11452-4, MIL STD 461E/F CS114, SAE-J1113-2, DC 10614 и др.

Система состоит из множества компонентов, функции и характеристики которых приведены ниже.

Высокочастотный вольтметр (внешний вход/выход). Диапазон частот: 10 кГц - 400 МГц. Диапазон измерений: +30 дБм .. -40 дБм. Точность: ±0,5 дБ. КСВН: < 1,1:1. Вход: BNC, 50 Ом.

Внутренний высокочастотный генератор сигналов предназначен для генерации гармоник и паразитных частот низкого уровня. Выход: BNC, 50 Ом. Диапазон частот: 10 кГц - 400 МГц. Разрешение по частоте: 1 Гц. Диапазон уровней выходных сигналов: 0 .. - 60 дБм. Разрешение по уровню выходного сигнала: 0,1 дБ. Точность уровня выходного сигнала: ±0,5 дБ (± 1 дБ, максимум). Точность (частота): ±5·10^-6  (кварцевый генератор с термостабилизацией). Коэффициент гармонических искажений: <-30 дБн. Коэффициент негармонических искажений: <-45 дБн. Амплитудная модуляция (внутренняя): 0 - 100%; разрешение 0,5% (внутренний генератор звуковой частоты). Амплитудная модуляция (внешняя): BNC-разъем, 1 Гц - 100 кГц, 0 - 100%, входной импеданс > 100 кОм. Импульсная модуляция: переменный коэффициент заполнения 10 - 90%; разрешение 1% (внутренний генератор звуковой частоты). КСВН: <1,5:1.

Генератор звуковой частоты. Выходной разъем: BNC. Диапазон частот: 1 Гц - 100 кГц. Разрешение по частоте: 0,1 Гц. Выходное напряжение: амплитуда 0 - 1 В; разрешение 5 мВ. Точность (частота): ±50·10^-6. Сигнал: синусоидальный / прямоугольный / треугольный.

Два внутренних вольтметра служат для измерения уровня мощности в прямом и обратном направлениях на дополнительном направленном ответвителе. Если направленный ответвитель не подключен, то измеряется выходное напряжение усилителя. Диапазон частот: 10 кГц - 400 МГц. Диапазон измерений: +53 дБм .. - 0 дБм. Точность: ±0,5 дБ.

Направленный ответвитель (опциональный). Диапазон частот: 10 кГц - 400 МГц. Мощность: 200 Вт, непрерывный сигнал. Вносимые потери: 0,5 дБ, максимум. КСВН: 1,25 : 1, максимум. Коэффициент направленности: 20 дБ, минимум.

Высокочастотный усилитель мощности. Диапазон частот: 100 кГц - 400 МГц (75 Вт), 100 кГц - 250 МГц (25 Вт). Коэффициент усиления: 51 дБ ± 1,5 дБ. Выходная мощность: 75 Вт, 20 Вт (100 кГц - 230 МГц). Уровень искажений: <20 дБн при 75 Вт. Входной импеданс: 50 Ом, КСВН: <1,5:1. Выходной импеданс: 50 Ом, номинал. Вход сигнала об отказе EUT. Входное сопротивление: 2,2 кОм. Уровень: совместимый с уровнями ТТЛ/КМОП, с оптической развязкой. Вход усилителя находится на задней панели системы Frankonia CIT-10, что обеспечивается возможность подключения любого внешнего генератора.

Вход текущего контроля EUT. Входное напряжение: 0-10 В. Входной импеданс: 100 кОм. Монитор усилителя. Выход: BNC, 50 Ом. Уровень: - 40 дБ (выход усилителя), ±3 дБ.

Управление системой осуществляется с помощью любого ПК, работающего на ОС Windows. Подключение производится через USB-порт. В комплект поставки тестовой системы входит специализированный программный продукт, который позволяет производить конфигурацию системы, задавать необходимые значения начальной и конечной частоты, регулировать шаг перестройки частоты, варьировать тестовое напряжение. Каждый из компонентов системы может также работать автономно под управлением ПО. В случае изменения требований стандартов, вы сможете легко внести корректировки в предельные значения, что позволит избежать лишних манипуляций с аппаратными средствами. Помимо этого, программа служит для подключения и контроля внешних сигналов, таких как сигналы об отказе тестируемого оборудования или сигналы с внешних устройств.

Система проверки устойчивости к воздействию излучения Система проверки устойчивости к воздействию излучения
Система проверки устойчивости к воздействию излучения
Система проверки устойчивости к воздействию излучения

Описание

Frankonia RIS 3000 / RIS 6000 представляет собой мощный аппаратно-программный комплекс для проверки устойчивости к воздействию излучения. Контроллером системы Frankonia RIS 3000 / RIS 6000 выступает обычный ПК, работающий на базе ОС Windows. Подключение управляющего компьютера осуществляется посредством интерфейсной шины GPIB (IEEE 488), последовательной шины RS 232, USB или других шин.

Управление системой осуществляется с помощью специализированного программного обеспечения Frankonia CR-LAB. Программный комплекс служит для конфигурации системы, установки параметров измерений, выбора критериев, заданных тем или иным стандартом, создания подробных отчетов с результатами тестирования и конвертация их в Microsoft Word или Microsoft Excel. ПО предоставляет возможность проведения тестов в ручном или полностью автоматическом режимах.

В качестве источника сигналов в системе применяется промышленный генератор сигналов, либо встроенный генератор сигналов блока управления и проверки соответствия требованиям по ЭМС Frankonia ЕCU-3/-6. Генератор способен генерировать сигналы в диапазоне частот от 80 МГц до 6 ГГц и поддерживать амплитудную модуляцию синусоидальным сигналом 1 кГц с коэффициентом модуляции 80%.

Выходной сигнал генератора усиливается усилителем мощности для создания необходимой напряженности поля вокруг тестируемого оборудования. Обычно расстояние между тестируемым оборудованием и антенной составляет от 1 до 3 метров. В соответствии с этим для создания тестовой напряженности 1 В/м, 3 В/м, 10 В/м или согласно специальным требованиям требуется усилитель мощностью 10 Вт, 30 Вт, 200 Вт или 2 кВт. Обычно напряженность поля 10 В/м в случае амплитудной модуляции с частотой 1 кГц и коэффициентом модуляции 80% может быть получена при использовании усилителя 200 Вт и расстоянии тестирования 3 м.

Во время процедуры тестирования датчик напряженности поля заменяется тестируемым оборудованием. Измерение уровня мощности во время тестирования гарантирует, что тестируемое оборудование на самом деле подвергается воздействию требуемых параметров. Для этого к выходу усилителя подключается направленный ответвитель. Измерение мощности в прямом и обратном направлениях на частотах до 6 ГГц осуществляется с помощью устройства измерения мощности Frankonia PMS 1084, либо встроенными каналами измерения мощности блока Frankonia ECU-3/-6. Управляющее ПО сохраняет и записывает оба этих значения.

В качестве передающих антенн применяются широкополосные антенны Frankonia AXL-4000 (30 МГц … 4 ГГц) и других производителей. Они могут быть использованы для проверки устойчивости к излучению и для измерений параметров излучения. Для рационального использования мощности усилителя выполнение проверок устойчивости к излучению целесообразно с логопериодическими антеннами подобными Frankonia AXL-80 (80 МГц ... 4 ГГц), которые обеспечивают гораздо более высокий коэффициент усиления по сравнению с широкополосными. Также возможно использование антенны Frankonia MAX-9 (1 ГГц ... 6 ГГц) и рупорных антенн в гигагерцовом диапазоне при условии достижения максимальной однородности зоны 1,0 м.

Для измерения однородности поля используется специальный компактный измеритель напряженности поля. В устройство интегрирован оптоволоконный преобразователь для передачи данных из безэховой камеры в управляющее помещение по оптоволоконной линии и уменьшения влияния самого измерителя на исследуемое поле. Датчик работает в диапазоне частот от 80 МГц до 3 или 6 ГГц.

Для обеспечения работы системы во всем диапазоне частот применяются 2 или 3 высокочастотных усилителя мощности и 2 разные антенны. В целях экономии времени на переключение кабелей между ними применяется высокочастотный блок релейной коммутации Frankonia RSU, который выполняет это программно.

Для того, чтобы обеспечить должный уровень затуханий в ВЧ-кабелях, особое внимание уделяется их прокладке в системе. При этом в зависимости от необходимой выходной мощности усилителя, поставляемые кабели подбираются с соответствующими характеристиками.

Безэховые камеры
Безэховая камера Безэховая камера
Безэховая камера
Безэховая камера

Описание

Безэховая камера Frankonia представляет собой камеру для тестирования без заземленного пола и определяется в стандарте CISPR 16-1-4. В данной камере представлена полная облицовка стен, потолка и пола ферритовыми поглотителями типа F006 и частичная облицовка из дополнительных пирамидальных поглотителей типа H600 и негорючих поглотителей.

Особенностью безэховой камеры Frankonia является отсутствие отражений от пола. В связи с этим отпадает необходимость сканирования по высоте с помощью антенны, что означает значительную экономию времени при выполнении тестирования.

Камера оборудуется деревянным столом и специальным поворотным столом диаметром 1,5 метра и грузоподъемностью 500 кг, входной дверью размером 1238 мм х 2118 мм, электропроводкой с сетевым фильтром 4 х 32 А переменного тока напряжением 440 В, освещением, дощатым полом. Для вентиляции предусмотрены 4 сотовые вставки, ввод кабелей осуществляется через 2 проходные панели с 8 вводами типа N, 8 - типа BNC и 4 - для волоконно-оптических линий. Также в базовую комплектацию входит одна антенная мачта и контроллер для антенной мачты и поворотного стола.

Опционально в безэховую камеру могут быть добавлены: однофазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, видео- и/или аудиосистема, измерительное оборудование.

Полубезэховая камера Полубезэховая камера
Полубезэховая камера
Полубезэховая камера

Описание

Полубезэховая камера Frankonia представляет собой комнату с куполообразной крышей, которая обеспечивает лучшие параметры на высоких частотах и экономит пространство. При этом камера полностью облицовывается ферритовыми поглотителями типа F006 и частично из дополнительных гибридных поглотителей типа H600 и H1000. Пол может быть облицован перемещаемыми гибридными поглотителями типа P600 площадью 9 м² для выполнения тестов устойчивости к воздействию излучения или типа Р300 площадью 20 м² для выполнения измерений параметров излучения.

Благодаря относительно коротким гибридным поглотителям эта камера может иметь меньшие размеры, чем камера, облицованная длинными пирамидальными поглотителями. Полубезэховые камеры Frankonia обеспечивают превосходные рабочие характеристики для NSA (± 3,5 дБ) в диапазоне от 30 МГц до 1 ГГц и для SVSWR (5 дБ) в диапазоне от 1 ГГц до 18 ГГц в соответствии со стандартом CISPR 16-1-4.

Дополнительно в камеру могут устанавливаться: трехфазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, антенная мачта, измерительное оборудование, видео- и/или аудиосистема. Также для облицовки могут быть использованы негорючие гибридные поглотители.

Компактная гибридная камера для определения устойчивости к воздействию излучения Компактная гибридная камера для определения устойчивости к воздействию излучения
Компактная гибридная камера для определения устойчивости к воздействию излучения
Компактная гибридная камера для определения устойчивости к воздействию излучения

Описание

Компактная гибридная камера Frankonia представляет собой помещение размером 7,355 х 3,755 х 3,3 метра, стены, пол и потолок которого оборудованы специальными ферритовыми поглотителями, что позволяет проводить тестирование оборудования на устойчивость к воздействию электромагнитного излучения в соответствии со стандартом МЭК 61000-4-3 для расстояния измерения 3 метра. Наличие ферритовых и гибридных поглотителей обеспечивает наилучшие характеристики для измерений предварительного соответствия параметров излучения предъявляемым требованиям в диапазоне частот от 30 МГц до 18 ГГц. Данная камера Frankonia может выступать в качестве полубезэховой камеры (с заземленным полом) или полностью безэховой камеры (с поглотителями на всей поверхности пола).

Дополнительно камера может оснащаться трехфазным сетевым фильтром, фильтром сигнальной линии и/или фильтром линии передачи данных, вентилятором, антенной мачтой, измерительным оборудованием, поворотным столом и другими устройствами. Также может быть смонтирована видео- и/или аудиосистема и система для измерения параметров камеры. В качестве изоляции могут быть применены негорючие гибридные поглотители.

Компактная гибридная камера для испытаний на ЭМС в соответствии с военными стандартами Компактная гибридная камера для испытаний на ЭМС в соответствии с военными стандартами
Компактная гибридная камера для испытаний на ЭМС в соответствии с военными стандартами
Компактная гибридная камера для испытаний на ЭМС в соответствии с военными стандартами

Описание

Камера Frankonia MIL предназначена для измерения параметров излучения и тестирования устойчивости оборудования к воздействию электромагнитного излучения в соответствии с военным стандартом армии США MIL-STD-461E, система испытаний которого является едва ли не самой жесткой в мире.

Стандартная версия включает тестовый стол шириной до 3 м, контактную шину для заземленного пола тестового стола. Дополнительно по запросу в камеру может быть установлены: трехфазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, антенная мачта, негорючие поглотители, другие дополнительные устройства. Также камера может быть оборудована видео- и/или аудиосистемой.

Стены и потолок камеры облицовываются ферритовыми поглотителями типа F006 и гибридными поглотителями типа Н450 приблизительно до середины камеры. Пол облицовывается опционально.

Ультра-компактная камера для проведения испытаний на ЭМС Ультра-компактная камера для проведения испытаний на ЭМС
Ультра-компактная камера для проведения испытаний на ЭМС
Ультра-компактная камера для проведения испытаний на ЭМС

Описание

Ультра-компактная камера Frankonia предназначена для проведения испытаний на электромагнитную совместимость на малых расстояниях до 1 метра.

Камера разработана как альтернатива GTEM-камерам (Gigahertz Transverse Electro-Magnetic test cell). Отличительной особенностью безэховой камеры Frankonia является возможность доступа в нее технического персонала для установки и обслуживания тестируемого оборудования. Также возможна установка в камере тестируемого оборудования большего размера по сравнению с камерами GTEM и прокладка соответствующих кабелей к периферийному оборудованию.

Стены и потолок камеры полностью облицованы ферритовыми поглотителями типа F006, а задняя стенка рядом с тестируемым оборудованием имеет дополнительную облицовку из гибридных поглотителей типа HF300 площадью 6 м². Пол помещения покрывается фальшполом, под которым располагаются ферритовые поглотители площадью 2 м² между тестируемым оборудованием и антенной. Благодаря такому экранированию камера обеспечивает точные измерения в диапазоне частот от 30 МГц до 18 ГГц.

Ультра-компактная безэховая камера Frankonia позволяет выполнять измерения предварительного соответствия параметров излучения предъявляемым требованиям ЭМС, производить тестирование автомобильных компонентов согласно стандартам DIN/ISO 11452-2 и EN 55025 (CISPR 25). Благодаря своей компактности камера может быть установлена в лабораториях или в офисных помещениях и использоваться в научно-исследовательской деятельности, а также в качестве обычной экранированной камеры для тестирования.

Дополнительное оборудование включает: трехфазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, антенную мачту, измерительное оборудование и другие устройства. Также камера может быть оборудована видео- и/или аудиосистемой.

Камера для тестирования автомобилей Камера для тестирования автомобилей
Камера для тестирования автомобилей
Камера для тестирования автомобилей

Описание

Камера для тестирования автомобилей Frankonia предназначена для определения устойчивости к излучению автомобилей и автомобильных компонентов, а также измерения параметров их излучения. Базовая версия позволяет выполнять тестирование в полном соответствии со стандартами CISPR 12/25 и ISO 11451-2 / ISO 11452-2, а дополнительные опции – в соответствии с EN 55022 (CISPR 16-1-4) и IEC 61000-4-3.

Камера представляет собой помещение с дверью для доступа персонала и воротами для въезда автомобиля длиной не более 5,5 метров. Машина в процессе тестирования располагается на специальном поворотном столе, благодаря чему обеспечивается расстояние измерения 3 метра.

В стандартной комплектации камера поставляется с облицованными стенами и потолком гибридным поглотителем типа Н006. Помимо этого может быть облицован пол, установлены дополнительные сетевые фильтры, фильтры сигнальной линии и/или фильтры линии передачи данных. Также по запросу камера может быть оборудована измерительными приборами, видео- и/или аудиосистемой. В случае использования камеры Frankonia в условиях с повышенными температурами или наличием риска возникновения пожара возможна установка негорючих поглотителей.

Камера для тестирования автомобильных компонентов Камера для тестирования автомобильных компонентов
Камера для тестирования автомобильных компонентов
Камера для тестирования автомобильных компонентов

Описание

Специализированная камера для тестирования автомобильных компонентов Frankonia предназначена для тестирования параметров излучения автомобильных компонентов в соответствии со стандартами DIN/ISO 11452-2 и EN 55025 (CISPR 25). Габариты камеры составляют 6,38 х 5,48 х 3,75 м. Комната оборудована входной дверью (1238 х 2118 мм) для доступа персонала.

Стены и потолок камеры облицовываются ферритовыми поглотителями типа F006 и дополнительными гибридными поглотителями типа Н450 приблизительно до середины камеры. В стандартной версии пол камеры состоит из обычного фальшпола, а напольные поглотители и дополнительное заземление предоставляются опционально.

В базовую комплектацию входит съемная контактная шина, которая обеспечивает электрический контакт заземленного пола тестового стола с экранирующими панелями. Для этого она должна быть постоянно установлена между поглотителями. Также в комплект поставки включена электропроводка с сетевым фильтром 2 х 32 А переменного тока с допустимым напряжением 250 В. Две проходные панели оборудованы 6 вводами типа N, 6 - типа BNC и 4 вводами волоконно-оптических линий. Для обеспечения должного уровня вентиляции предусмотрены 4 сотовые вставки, а также освещение.

Для дополнительных нужд опционально в камеру для тестирования автомобильных компонентов могут быть установлены следующие приборы и принадлежности: трехфазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, антенная мачта, измерительное оборудование, негорючие гибридные поглотители, видео- и/или аудиосистема и другие дополнительные устройства.

Программное обеспечение для разработки радиоэлектроники
Программное обеспечение для проведения испытаний на ЭМС Программное обеспечение для проведения испытаний на ЭМС
Программное обеспечение для проведения испытаний на ЭМС
Программное обеспечение для проведения испытаний на ЭМС

Описание

Фирменное программное обеспечение Frankonia CR-LAB состоит из разделов RF/CD/BCI-LAB и предназначено для управления системами проверки устойчивости к излучению, кондуктивным помехам и проведения тестов (BCI). Система строится на доступном графическом интерфейсе, что значительно упрощает работу пользователя. ПО обеспечивает возможность проведения тестов как вручную под контролем оператора, так и в полностью автоматическом режиме. При этом максимально может использоваться 4 измерительных прибора. Система формирует все необходимы отчеты с калибровочными данными, результатами тестирования и т.д.

Для определения устойчивости к воздействию излучения калибровочные данные могут быть рассчитаны на основе измерений однородности поля или предварительно выполненных калибровок. Калибровка методом online-управления или с использованием калиброванного зажима позволяет определять устойчивость к кондуктивным помехам с использованием технологии BCI.

Усилители СВЧ сигналов
Усилители СВЧ сигналов 10 кГц – 6 ГГц Frankonia Усилители СВЧ сигналов 10 кГц – 6 ГГц Frankonia
Усилители СВЧ сигналов 10 кГц – 6 ГГц Frankonia
Усилители СВЧ сигналов 10 кГц – 6 ГГц Frankonia

Описание

Характеристики (диапазон частот и выходная мощность) высокочастотных усилителей Frankonia позволяют использовать их в системах проверки соответствия требований по электромагнитной совместимости (ЭМС) согласно стандартам IEC / EN 61000-4-3, IEC / EN 61000-4-6, ISO 11452-2, ISO 11452-4, MIL-STD 461, RS 103, MIL-STD 461, CS 114.

Маркировка моделей V-типа класса А.

Усилители в типоразмерах 2U и 4U представлены следующими моделями:

-S – стандартный усилитель

-SD – стандартный усилитель с встроенным направленным ответвителем

-D – стандартный усилитель с дисплеем, цифровым управлением и шиной IEEE 488 GPIB

-DC – D версия с встроенным направленным ответвителем и дисплеем для отображения текущего значения мощности

Усилители в типоразмерах 7U и 8U представлены следующими моделями:

-D – стандартный усилитель с дисплеем, цифровым управлением и шиной IEEE 488 GPIB

-DC – D версия с встроенным направленным ответвителем и дисплеем для отображения текущего значения мощности

Усилители в типоразмерах 18U и более доступны только в версии -DC.

Маркировка моделей F-типа класса А/АВ:

-S – стандартный усилитель

-E – Стандартный усилитель с дисплеем, цифровым управлением, интерфейсом связи, схемами защиты

Более подробно с характеристиками усилителей Вы можете ознакомиться в файлах «Технические характеристики усилителя СВЧ сигналов».

Поглощающие материалы
Негорючий пирамидальный поглотитель Frankonia Негорючий пирамидальный поглотитель Frankonia
Негорючий пирамидальный поглотитель Frankonia
Негорючий пирамидальный поглотитель Frankonia

Описание

Негорючие пирамидальные поглотители Frankonia изготавливаются по уникальной фирменной технологии «тонкой пленки». Новые поглотители полностью заменили поглотители, наполненные углеродным составом. Благодаря использованию современных способов производства удалось добиться многих преимуществ, среди которых: высокие эксплуатационные характеристики, высокая поглощающая способность, устойчивость к влиянию атмосферных воздействий, отсутствие токсичных отходов и угольной пыли. Таким образом, поглотители полностью соответствуют классу 5 стандарта ISO 14644-1 «Чистые помещения и связанные с ними контролируемые среды». Класс негорючести пирамидальных поглотителей Frankonia - А2 или В2, что соответствует ГОСТ 30244-94.

Механическая реализация (форма и объем) поглотителя может быть выполнена из любого легкого негорючего материала. Поглощающая способность зависит только от наружной пленки, толщина которой, как правило, составляет 10 мкм. Несмотря на это, она способна выдерживать поля высокой напряженности.

Ферритовый поглотитель Frankonia Ферритовый поглотитель Frankonia
Ферритовый поглотитель Frankonia
Ферритовый поглотитель Frankonia

Описание

Важным преимуществом ферритовых поглотителей Frankonia F006 является то, что, несмотря на их малую толщину, они обеспечивают отличные характеристики затухания отражения, начиная уже с частоты 30 МГц. Таким образом, они идеально подходят для применения в небольших помещениях, и когда пирамидальные поглотители не могут быть использованы из-за ограниченного пространства. Диапазон рабочих частот ограничен 1 ГГц. Расширение диапазона частот до 18 ГГц может быть достигнуто путем использования комбинации ферритовых поглотителей с короткими пирамидальными поглотителями.

Поглотитель представляет собой плоскую панель 0,6 х 0,6 м, состоящую из плиток, изготовленных из спеченного феррита, которые помещаются в металлический каркас и разделяются деревянными разделителями. Такая конструкция позволяет осуществлять быстрый монтаж в безэховых камерах.

Гибридный поглотитель Frankonia Гибридный поглотитель Frankonia
Гибридный поглотитель Frankonia
Гибридный поглотитель Frankonia

Описание

Гибридные поглотители Frankonia представляют собой сочетание ферритовых поглотителей с установленными напротив них пирамидальными поглотителями.

Гибридные поглотители сочетают в себе преимущества обоих видов поглотителей. Ферритовые поглотители обладают хорошими характеристиками затухания, начиная с 30 МГц. При этом они плоские и не занимают много пространства. В качестве пирамидальных используются короткие - длиной до 1 метра поглотители. Они позволяют расширить диапазон частот до 40 ГГц.

Гибридные поглотители являются хорошим решением для небольших помещений с расстоянием измерения до 3 метров. Поглотитель соответствует ГОСТ 30244-94.

Рекомендуем посмотреть

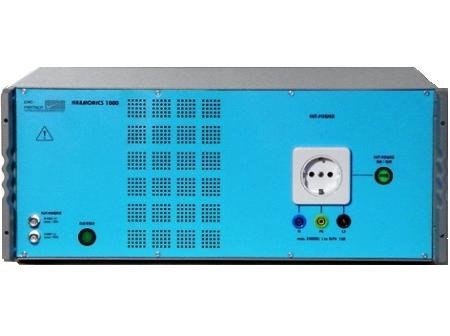

Комплексные испытательные системы HAR1000

Комплексные испытательные системы HAR1000

Ручные электростатические разрядные генераторы ESD3000

Ручные электростатические разрядные генераторы ESD3000

Модульные испытательные генераторы IMU3000

Модульные испытательные генераторы IMU3000

Всенаправленный полевой генератор электромагнитного поля 30 МГц - 3 ГГц

Всенаправленный полевой генератор электромагнитного поля 30 МГц - 3 ГГц

Направленный полевой генератор электромагнитного поля 400 МГц - 6 ГГц

Направленный полевой генератор электромагнитного поля 400 МГц - 6 ГГц

Зажим индуктивной связи

Зажим индуктивной связи

Универсальная цепь связи

Универсальная цепь связи

Цепи связи AF-, M- и T-типа

Цепи связи AF-, M- и T-типа

Цепи связи/развязки

Цепи связи/развязки

Развязывающие трансформаторы

Развязывающие трансформаторы

Генератор сигналов высокой мощности

Генератор сигналов высокой мощности

Блок управления и проверки соответствия требованиям электромагнитной совместимости

Блок управления и проверки соответствия требованиям электромагнитной совместимости

Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения

Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения

Компактная система проверки устойчивости к воздействию излучения

Компактная система проверки устойчивости к воздействию излучения

Система проверки устойчивости к воздействию излучения

Система проверки устойчивости к воздействию излучения

Генератор высоковольтных импульсов EM TEST VSS 500M12

Генератор высоковольтных импульсов EM TEST VSS 500M12

Испытательный генератор колебательных затухающих помех EM TEST OCS 500N6

Испытательный генератор колебательных затухающих помех EM TEST OCS 500N6

Формирователь провалов напряжения бортовой сети EM TEST VDS 200B

Формирователь провалов напряжения бортовой сети EM TEST VDS 200B

Устройство объединения испытательных генераторов EM TEST CNA 200

Устройство объединения испытательных генераторов EM TEST CNA 200

Генератор микросекундных импульсов EM TEST EFT 200B

Генератор микросекундных импульсов EM TEST EFT 200B

Испытательный формирователь переходных процессов при сбросе нагрузки EM TEST LD 200B

Испытательный формирователь переходных процессов при сбросе нагрузки EM TEST LD 200B

Генератор динамически изменяющегося напряжения бортовой сети EM TEST PFS 200B

Генератор динамически изменяющегося напряжения бортовой сети EM TEST PFS 200B

Генератор микросекундных импульсов EM TEST MPG 200S

Генератор микросекундных импульсов EM TEST MPG 200S

Испытательный генератор для проведения испытаний автомобильной электроники EM TEST UCS 200M

Испытательный генератор для проведения испытаний автомобильной электроники EM TEST UCS 200M

Однофазный генератор переменного напряжения EM TEST ACS 500

Однофазный генератор переменного напряжения EM TEST ACS 500

Генератор электростатического разряда EM TEST ESD 30N

Генератор электростатического разряда EM TEST ESD 30N

Генератор электростатического разряда EM TEST dito

Генератор электростатического разряда EM TEST dito

Испытательный генератор микросекундных импульсов EM TEST TSS 500

Испытательный генератор микросекундных импульсов EM TEST TSS 500

Испытательный генератор микросекундных импульсов EM TEST VCS 500

Испытательный генератор микросекундных импульсов EM TEST VCS 500

Испытательный генератор для промышленной электроники EM TEST UCS 500N7

Испытательный генератор для промышленной электроники EM TEST UCS 500N7

Испытательные генераторы — производители

ВСЕ ПРОИЗВОДИТЕЛИ

2TEST — ваш технологический эксперт с 1993 года

ПОДРОБНЕЕ О КОМПАНИИ

Более 20 лет
успешной работы

Высококлассная
экспертиза

Выполнение работ
точно в срок

Комплексная
техподдержка


У Вас есть вопросы?
Адресуйте их нашим специалистам для получения быстрого ответа:

Задать вопрос
