Программное обеспечение для анализа PAM4 в системах 400G

Производитель: Tektronix

Программное обеспечение для анализа PAM4 в системах 400G

Программное обеспечение (ПО) для анализа четырехуровневой амплитудно-импульсной модуляции PAM4 от компании Tektronix предназначено для измерений модуляции электрических интерфейсов в системах связи 50G, 100G, 200G и 400G.

Новое ПО может использоваться на высокопроизводительных осциллографах реального времени серии DPO70000SX и позволяет получить высокоточные результаты измерений независимо от конфигурации прибора. ПО предоставляет беспрецедентные возможности выполнения тестирования приемников и передатчиков РАМ4 в сетях с технологией 400G в соответствии с развивающимися стандартами OIF-CEI и IEEE, например, такими как OIFCEI-VSR-56G-PAM4, 802.3bs и CDAUI-8.

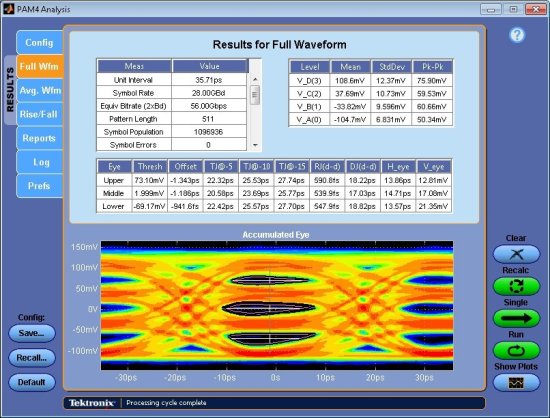

ПО Tektronix для измерений PAM4 — полностью автоматизированное решение для отладки устройств, тестирования и описания сигналов PAM4, включая анализ символьной скорости, эквивалентной скорости передачи, джиттера, коэффициента шума, BER, SNDR и других параметров.

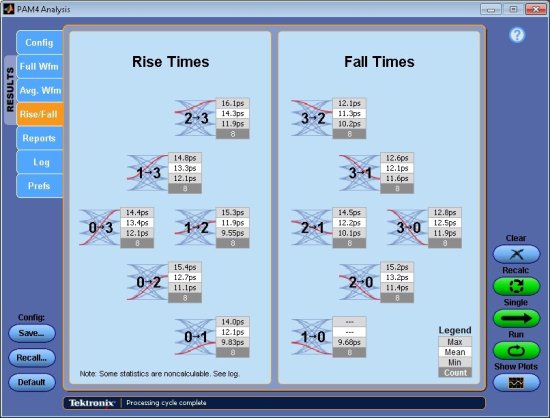

Подробный анализ времени нарастания и спада фронта импульсов помогает разделить возникающие линейные искажения (ширина полосы пропускания, начальный удельный импульс) от нелинейных (ограничение скорости нарастания напряжения, отсечки). Время нарастания и спада также поддерживает расширенную настройку алгоритмов коррекции АЧХ. Кроме того, ПО позволяет проводить измерения максимального, минимального и среднего времени нарастания и спада импульсов для каждого из шести типов перехода в диаграмме PAM4.

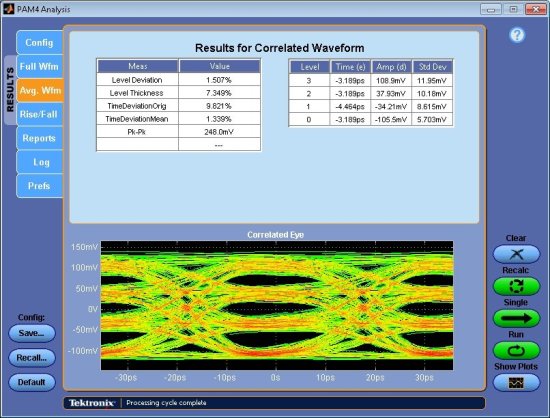

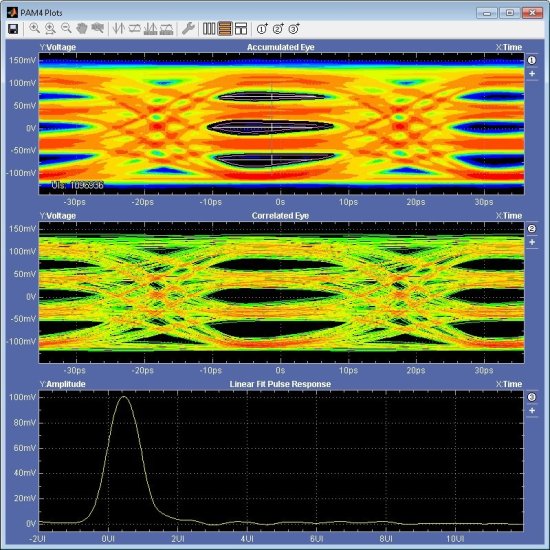

Для визуализации измеренных данных предоставляется полный набор различных графиков. Они обеспечивают дополнительную оценку характеристик сигнала и полезны для проведения отладки. Настройки графиков позволяют проводить углубленное исследование в интересующей области для дальнейшего анализа.

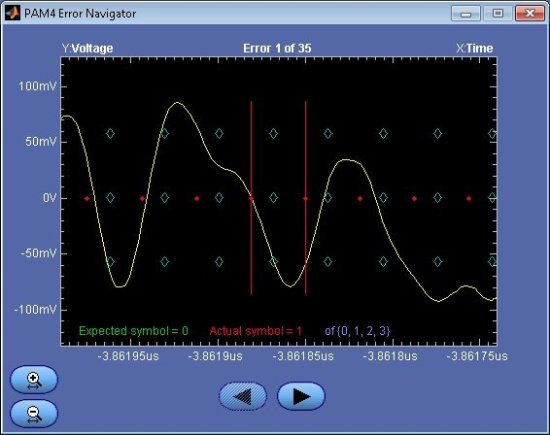

ПО для анализа PAM4 имеет встроенный детектор ошибок, который способен идентифицировать отдельные ошибки символов в текущей форме сигнала. Выявленная ошибка может быть просмотрена в отдельном окне навигатора ошибок. Навигатор ошибок имеет специальные возможности, которые позволяют легко и быстро перемещаться и приближаться к месту ошибки.

Результаты измерений могут быть сохранены в виде отчета об испытаниях. Отчет включает данные о настройках осциллографа и ПО, полученные результаты измерений и графики, доступные в удобном формате для чтения и отправки. Результаты измерений нескольких захватов также могут быть экспортированы в один файл формата .CSV для дальнейшего анализа.

Основные характеристики

Единое интегрированное ПО для отладки и проверки PAM4

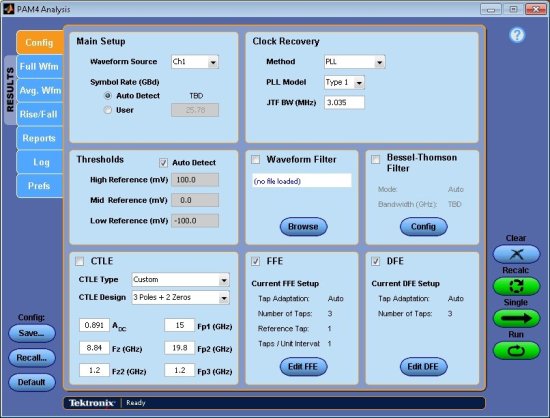

Усовершенствованная схема восстановления тактовой синхронизации
Настраиваемый фильтр Бесселя-Томсона
Возможность встраивания или устранения различных элементов канала
Возможность автонастройки
Детектор ошибок
Встроенная коррекция АЧХ приемника
Измерение джиттера и построение глазковой диаграммы
Анализ коэффициента шума, BER и SNDR
Построение графиков и формирование отчетов
