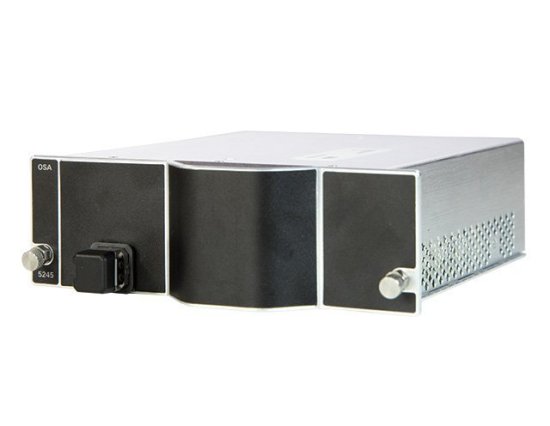

Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255

Производитель: EXFO

Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255

Модули анализаторов оптического спектра EXFO FTBx-5245 и EXFO FTBx-5255 – уникальные решения в портфеле компании EXFO, не имеющие аналогов в мире. Несмотря на свою предельную компактность, устройства обладают непревзойденным функционалом и высокой производительностью, предоставляя широкий спектр возможностей для большого количества пользователей: от разработчиков оптического оборудования до крупных телекоммуникационных компаний.

Линейка модулей EXFO FTBx-52x5 включает 3 версии анализаторов: самый простой – EXFO FTBx-5245 без контроллера поляризации, более функциональный – EXFO FTBx-5245-P оснащен контроллером поляризации и наиболее производительный – EXFO FTBx-5255 с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G. EXFO FTBx-5255 является первым на рынке решением, позволяющим проводить тестирование в Pol-Mux сетях 100G/200G/400G.

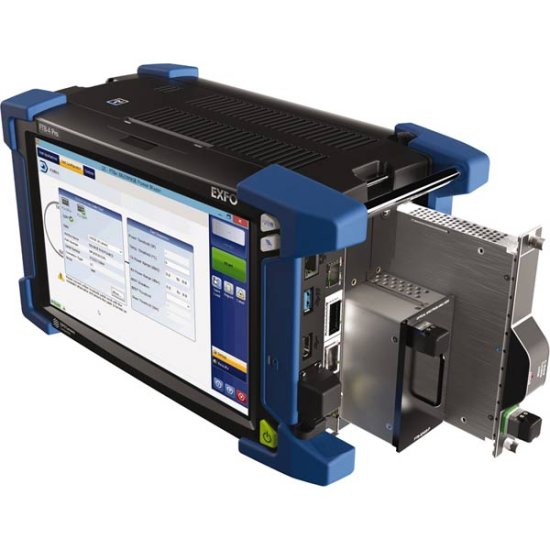

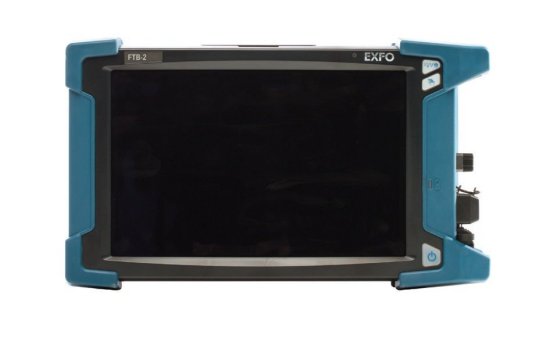

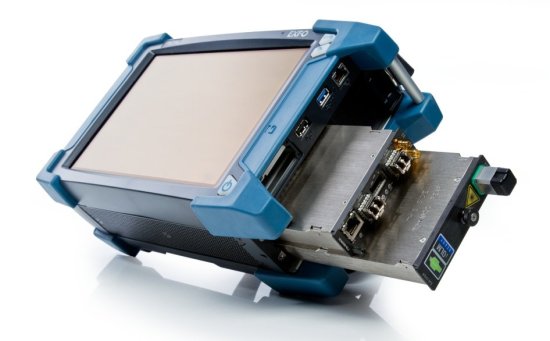

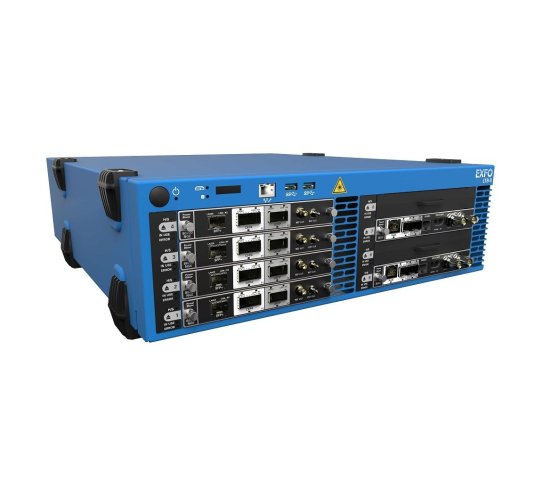

Все модули предназначены для работы в составе мобильных измерительных платформ EXFO FTB-2EXFO FTB-2 Pro или EXFO FTB-4 Pro, а также в платформе EXFO LTB-8, устанавливаемой в стойку. Портативные тестеры при этом обеспечивают быструю обработку измерений, эргономичный дружественный интерфейс с возможностью вызова справки на большом цветном сенсорном дисплее и продолжительное время работы от встроенного аккумулятора.

Анализаторы EXFO FTBx-5245 и EXFO FTBx-5255 позволяют решать такие задачи, как ввод в эксплуатацию и обслуживание оптических сетей, работающих по технологиям DWDM, CWDM, ROADM, OTN, измерение одной из важнейших характеристик в оптических сетях – отношения сигнал/шум (OSNR), которое необходимо проводить индивидуально для каждого канала, а также определение характеристик оптических усилителей EDFA, оптических фильтров, оптических мультиплексоров ввода-вывода каналов, спектральных свойств лазеров.

Регулярно проводя измерения в ключевых точках сети и сохраняя графики оптического спектра, специалисты компаний смогут получить детальный анализ стабильности и надежности её элементов, а также обнаружить слабые звенья сети – оборудование, параметры которого со временем деградируют и представляют потенциальную уязвимость. Благодаря этому, держатели сетей смогут заранее заменять проблемные элементы, устраняя тем самым возможные понесенные убытки.

Таким образом, благодаря использованию модулей анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255 в измерительных платформах EXFO, пользователь получает уникальные компактные мультисервисные инструменты для тестирования и ввода в эксплуатацию высокоскоростных сетей, обладающие бескомпромиссной производительностью и максимальной эффективностью.

Основные характеристики

Поддержка технологий DWDM, CWDM, ROADM, OTN и др.
Диапазон длин волн: 1250..1650 нм
Динамический диапазон: -80..+18 дБм
Погрешность измерения длины волны: 0,01 нм
Погрешность измерения мощности: 0,5 дБ
Поддержка DWDM с шагом каналов от 25 до 200 ГГц (модели FTBx-5245 и FTBx-5245-P)
Поддержка DWDM с шагом каналов от 12,5 до 200 ГГц (модель FTBx-5255)
Измерение OSNR для 1G/10G по методу интерполяции (все модели)
Измерение OSNR для 10G/40G по методу in-band (FTBx-5245-P и FTBx-5255)
Измерение OSNR для 40G/100G/200G/400G перед вводом в эксплуатацию (все модели)
Возможность измерение OSNR для 40G/100G/200G/400G в процессе эксплуатации (FTBx-5255)
Поддержка всех форматов когерентных / поляризационно мультиплексированных форматов модуляции: DP-QPSK, DP-BPSK, DP-8-QAM, DP-16-QAM, DP-64-QAM
Поддержка стандартов: IEC 61280-2-9, IEC 61282-12, YD/T 2147-2010 и др.
Подробный анализ DWDM, CWDM, ROADM, оптических усилителей (EDFA) и лазеров
Диапазон рабочих температур: от 0°C до +40°C
Диапазон температур хранения: от -40°C до +50°C
Габаритные размеры (В х Ш х Г): 51 x 159 x 185 мм (2 слота)
Масса: 1.2 кг
Наша компания является официальным дилером EXFO на территории Российской Федерации
Консультацию и индивидуальные условия покупки Вы всегда можете получить
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru

Модели

Модуль анализатора оптического спектра без контроллера поляризации. Поддержка DWDM с шагом каналов от 25 до 200 ГГц. Измерение OSNR для 10G/40G по методу in-band. Разрешающая способность: 0,065 нм.
Модуль анализатора оптического спектра с контроллером поляризации. Поддержка DWDM с шагом каналов от 25 до 200 ГГц. Разрешающая способность: 0,065 нм.
Модуль анализатора оптического спектра с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G. Динамический диапазон OSNR: 30 дБ. Поддержка DWDM с шагом каналов от 12,5 до 200 ГГц. Измерение OSNR для 10G/40G по методу in-band. Высокая разрешающая способность: 0,035 нм (до 0,017 нм в режиме высокого разрешения).
