Эквивалент сети Com-Power LI-220C

Производитель: Com-Power

Эквивалент сети Com-Power LI-220C

Эквивалент сети Com-Power LI-220C предназначен для стабилизации линейного импеданса и служит для обеспечения необходимых условий измерений кондуктивной эмиссии питающей сети.

Устройство представляет собой измерительную платформу для проведения испытаний питающей электросети на соответствие требованиям, предъявляемым мировыми рекомендациями телекоммуникационного рынка. Стабилизатор линейного импеданса Com-Power LI-220C полностью соответствует стандартами CISPR 16-1-2 и ANSI C63.4.

Com-Power LI-220C обеспечивает стабильное значение полного сопротивления тестируемого устройства, а также исключает влияние источника питания, благодаря чему обеспечивается высокая точность и повторяемость результатов измерений.

Эквивалент сети включает в себя две однопроводные схемы, которые подключаются последовательно с каждым проводником в однофазной, двухфазной сети переменного тока или линии постоянного тока. Применение второго прибора Com-Power LI-220C позволит тестировать трехфазные системы питания (в конфигурации Wye или Delta).

В устройстве используются индукторы с воздушным сердечником для предотвращения насыщения и изменения магнитной проницаемости (пробоя изоляции).

Монтажная панель Com-Power LI-220C остается неокрашенной, чтобы облегчить подключение к заземлению при установке и значительно снизить возможные токи утечки на корпус.

Для согласования импеданса, сокращения внеполосных излучений и защиты от переходных процессов рекомендуется использовать дополнительное устройство защиты от импульсных помех.

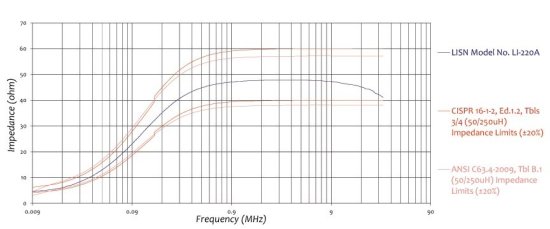

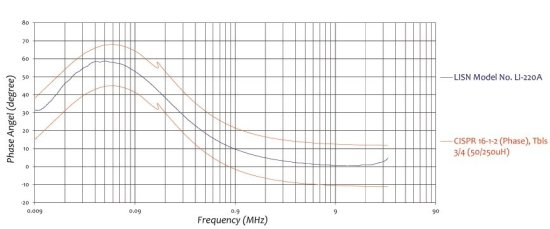

Все линейные стабилизаторы Com-Power индивидуально калибруются в соответствии с требованиями ГОСТ Р 51318.16.1.2-2007, CISPR 16-1-2 и ANSI C63.4. Информация об импедансе, фазовых характеристиках и вносимых потерях указаны в калибровочных сертификатах, поставляемых вместе с оборудованием.

Основные характеристики

Спецификация: CISPR 16-1-2 / ANSI C63.4
Применение: тестирование питающей сети на кондуктивное излучение
Диапазон частот: 9 кГц - 30 МГц
Разъем RF: 50 Ом N-type (мама)
Номинальный ток: 20 А переменного тока, 14 А постоянного тока
Номинальное напряжение: 270 В переменного тока (однофазное короткое замыкание на землю), 380 В постоянного тока
Индукторы: 250 и 50 мкГн (с воздушным сердечником)
Вносимые потери: от 6.5 дБ до 0.5 дБ (от 9 кГц до 150 кГц), <0.5 дБ (от 150 кГц до 30 МГц)
Изоляция: от 10 дБ до 60 дБ (от 9 кГц до 150 кГц), > 60 дБ (от 150 кГц до 30 МГц)
Тип подключения к сети и EUT: IEC 60320, C-20
Диапазон рабочих температур: от +5°C до +40°C

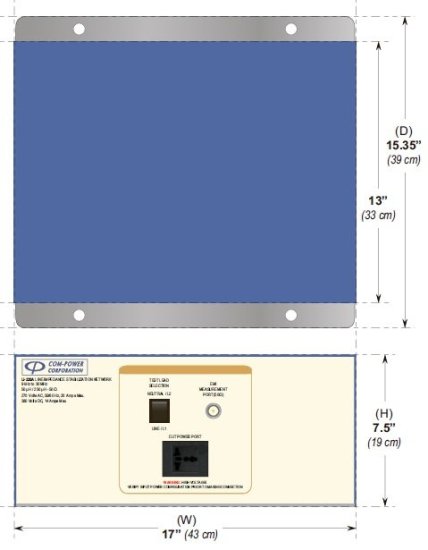

Размеры: 425 х 393 х 190 мм
Вес: 9,3 кг
