Векторный анализатор цепей PLANAR C1209
Производитель: PLANAR
Векторный анализатор цепей PLANAR C1209
Векторный анализатор цепей PLANAR С1209 с диапазоном рабочих частот от 100 кГц до 9,0 ГГц предназначен для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Устройство относится к серии Кобальт, оснащено 2-мя портами, отличается высокой надежностью, непревзойденной точностью измерений, имеет широкий динамический диапазон.
Переключатель тестирующего сигнала на измерительные порты прибора позволяет за одно подключение производить измерения всех параметров: S11, S21, S12, S22.

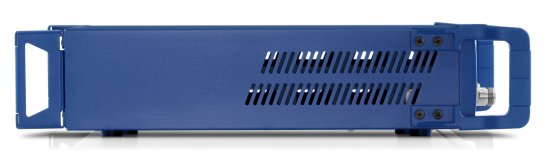

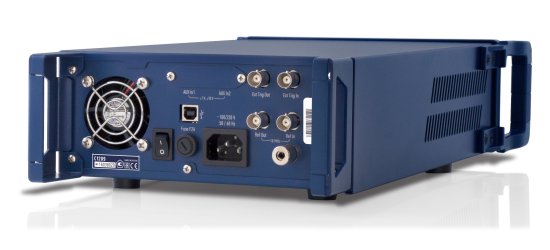

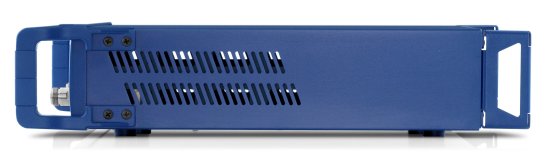

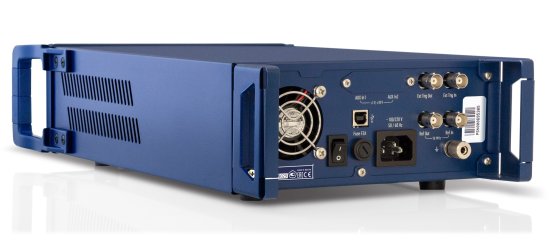

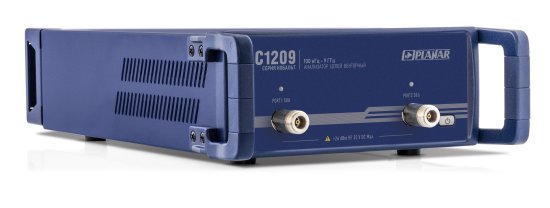

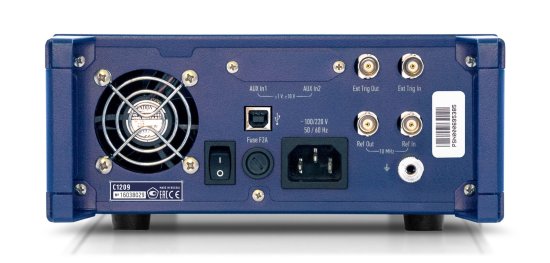

Конструктивно ВАЦ выполнен в виде блока, предназначенного для установки в телекоммуникационную стойку 19''. На передней панели прибора находятся измерительные порты со светодиодными индикаторами, кнопка включения/выключения питания, клемма заземления. На задней расположены выключатель питания, разъем для подключения кабеля питания, выход синхронизации, вход синхронизации, выход внешнего опорного генератора 10 МГц, вход внутреннего опорного генератора 10 МГц, входы для измерения напряжений постоянного тока (опционально), разъем USB 2.0, клемма заземления, плавкий предохранитель.
Прибор найдет широкое применение в области проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов. Для этого ВАЦ имеет возможность удаленного управления по протоколам COM, TCP/IP Socket.
В комплект поставки включены: анализатор цепей, USB кабель, кабель питания программное обеспечение и руководство по эксплуатации на USB накопителе, методика поверки, формуляр. ПО совместимо с ПК, ноутбуками, планшетами, работающими под управлением ОС Windows, либо опционально – ОС Linux. ПО осуществляет обработку информации и предоставляет интерфейс пользователя. Измерительные кабели, переходы и средства калибровки в комплект поставки не входят.
Основные характеристики
Диапазон рабочих частот: от 100 кГц до 9,0 ГГц
Минимальный шаг установки частоты: 1 Гц
Динамический диапазон измерений: не менее 160 дБ
Диапазон регулирования выходной мощности: от -60 до +15 дБ/мВт
Средний уровень шума: -143 дБм/Гц
СКО трассы: 0,001 дБ
Измеряемые параметры: S11, S21, S12, S22
Режимы измерений: S-параметры, линейность, импеданс, преобразование частоты, временная область, напряжение
Импеданс: 50 Ω
Число портов: 2, тип N
Время измерения на одной частоте: 10 мкс
Питание: от 198 В до 242 В переменного тока при частоте 50 Гц
Диапазон рабочих температур: от +5°С до +40°С
Размеры: 425 х 235 х 96 мм
Возможность монтажа в стойку 19''
Вес: 5,5 кг
Гарантия: 3 года
Руководство по эксплуатации часть 1 (технические характеристики) векторных анализаторов цепей PLANAR серии Кобальт (pdf, рус.)
Руководство по эксплуатации часть 2 (программное обеспечение и методики измерений) векторных анализаторов цепей PLANAR серии Кобальт (pdf, рус.)
Руководство по запуску программы в ОС Linux (pdf, рус.)
Методика поверки векторных анализаторов цепей PLANAR серии Кобальт (pdf, рус.)
