Передовая система автоматизированного проектирования ADS

Производитель: Keysight

Передовая система автоматизированного проектирования ADS

Многофункциональное решение ADS – передовая система автоматизированного проектирования высокочастотных, сверхвысокочастотных и высокоскоростных цифровых электронных приборов. В системе автоматизированного проектирования ADS внедрены инновационные технологии трехмерного электромагнитного моделирования, а также технология X-параметров для разработки и анализа нелинейных цепей. Система ADS позволяет инженерам-конструкторам снизить затраты при проектировании и быстро выйти на рынок, благодаря наличию мощных симуляторов для работы с ВЧ оборудованием. Широкий набор библиотек сигналов беспроводной связи для ADS и ко-симуляции на уровне «схема – система – ЭМ анализ» обеспечивают полный цикл проектирования и верификации высокоскоростных устройств передачи данных, радиолокационных и спутниковых систем в едином программном пакете.

САПР ADS поддерживает передовые инновационные технологии моделирования:

– Линейное моделирование в частотной области;

– Нелинейное моделирование в частотной области методом гармонического баланса;

– Генерация файла Х-параметров по схеме;

– Гибридное нелинейное моделирование во временной и частотной областях методом огибающей;

– Моделирование во временной области методом Transient convolution;

– Моделирование на уровне системы Keysight Ptolemy;

– 2.5 D планарное ЭМ моделирование методом Моментов (Momentum);

– Полноценное волновое 3D электромагнитное моделирование методом конечных элементов (FEM).

Дополнительные технологии моделирования:

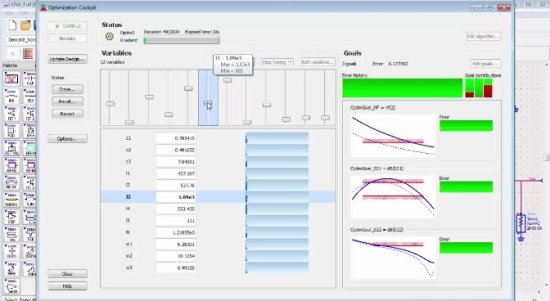

– Окно управления и отображения процесса оптимизации;
– ВЧ симулятор Budget Analysis;
– Функция «Transient Assisted Harmonic Balance»;
– Совместное схемотехническое и системное моделирование (ко-симуляция);
– Статистический анализ и проектирование (метод Монте Карло, проектирование для производства, анализ и оптимизация устройств);
– Симулятор канала для проверки целостности сигналов;
– Встроенный системный симулятор Spectrasys.

Основные характеристики

Передовой интегрированный набор интуитивных и простых в использовании программ для точного моделирования систем, схем и электромагнитного моделирования
Инновационные системные симуляторы в составе САПР ADS для работы с ВЧ и СВЧ оборудованием
Возможность интеграции с решениями других компаний, таких как Cadance, Mentor, Zuken
Возможность использования панели оптимизации – интерактивной среды, предоставляющей доступ к многочисленным переменным и целевым показателям оптимизации. Это позволяет управлять ходом процесса оптимизации в режиме реального времени с использованием любого из 12 мощных оптимизаторов
Наша компания является официальным дилером Keysight на территории Российской Федерации
Консультацию и индивидуальные условия покупки Вы всегда можете получить
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru
